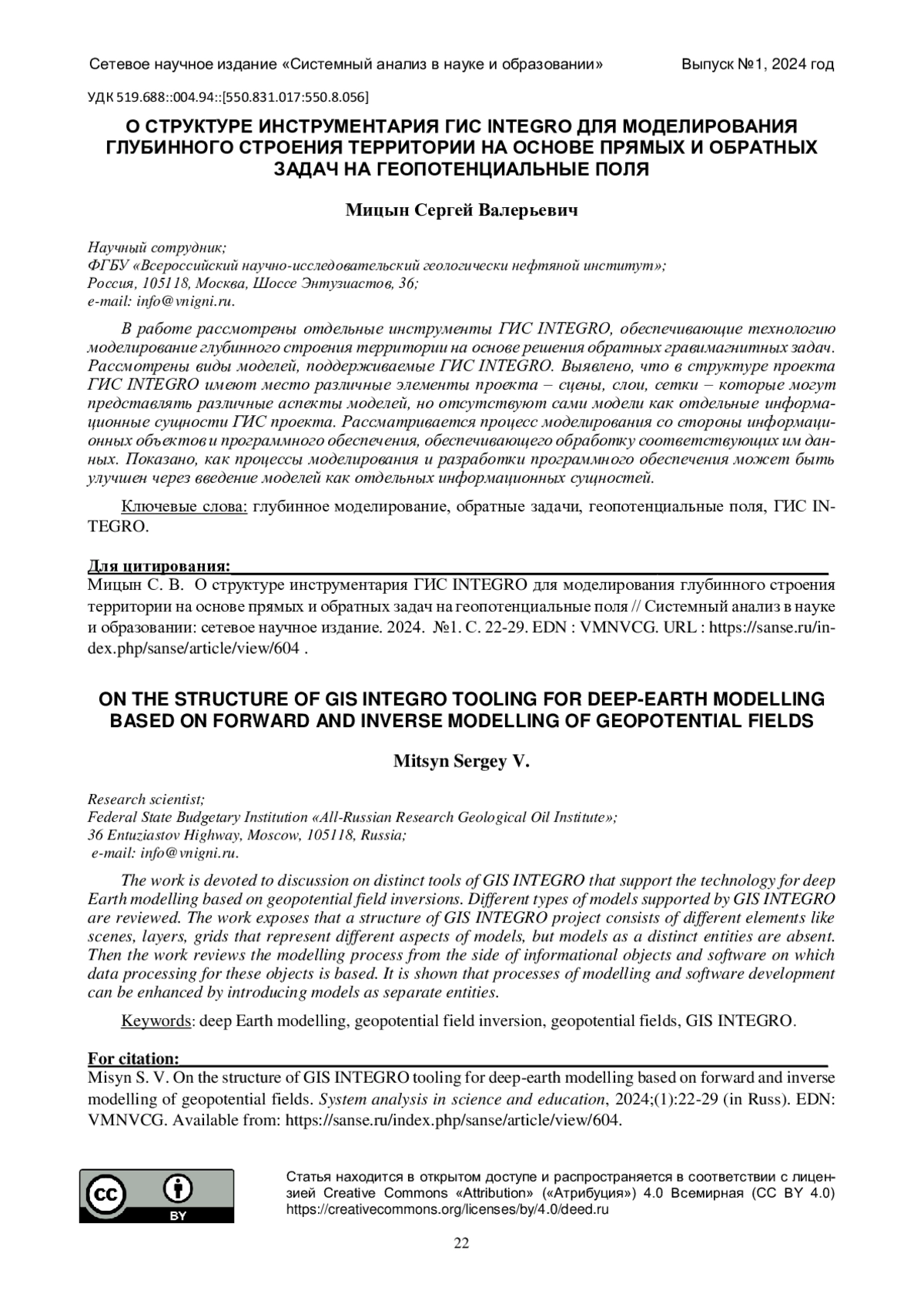

В работе рассмотрены отдельные инструменты ГИС INTEGRO, обеспечивающие технологию моделирование глубинного строения территории на основе решения обратных гравимагнитных задач. Рассмотрены виды моделей, поддерживаемые ГИС INTEGRO. Выявлено, что в структуре проекта ГИС INTEGRO имеют место различные элементы проекта - сцены, слои, сетки - которые могут представлять различные аспекты моделей, но отсутствуют сами модели как отдельные информационные сущности ГИС проекта. Рассматривается процесс моделирования со стороны информационных объектов и программного обеспечения, обеспечивающего обработку соответствующих им данных. Показано, как процессы моделирования и разработки программного обеспечения может быть улучшен через введение моделей как отдельных информационных сущностей.
Идентификаторы и классификаторы
Современное состояние задачи пополнения минерально-сырьевой базы Российской Федерации характеризуется необходимостью в открытии новых глубинных месторождений, и важными инструментами исследования территории являются непрямые методы – сейсмические, анализ геопотенциальных полей, наравне с прямыми (бурение). Сравнительно низкая стоимость зондирования геопотенциальных полей для покрытия ими больших территорий выдвигает методы, связанные с их обработкой, в число важнейших, в первую очередь, на региональном этапе исследований. При изучении глубинного строения территории важнейшим аспектом является поддержка процесса моделирования. Принцип модельности, которым руководствуются при геофизических исследованиях, подразумевает, что результатом исследований является модель территории, отражающая релевантные характеристики объекта моделирования – земных недр. ГИС INTEGRO содержит ряд инструментов для моделирования на основе геопотенциальных полей. В статье обсуждаются те инструменты, которые основаны на решении прямых и обратных задач на эти поля.

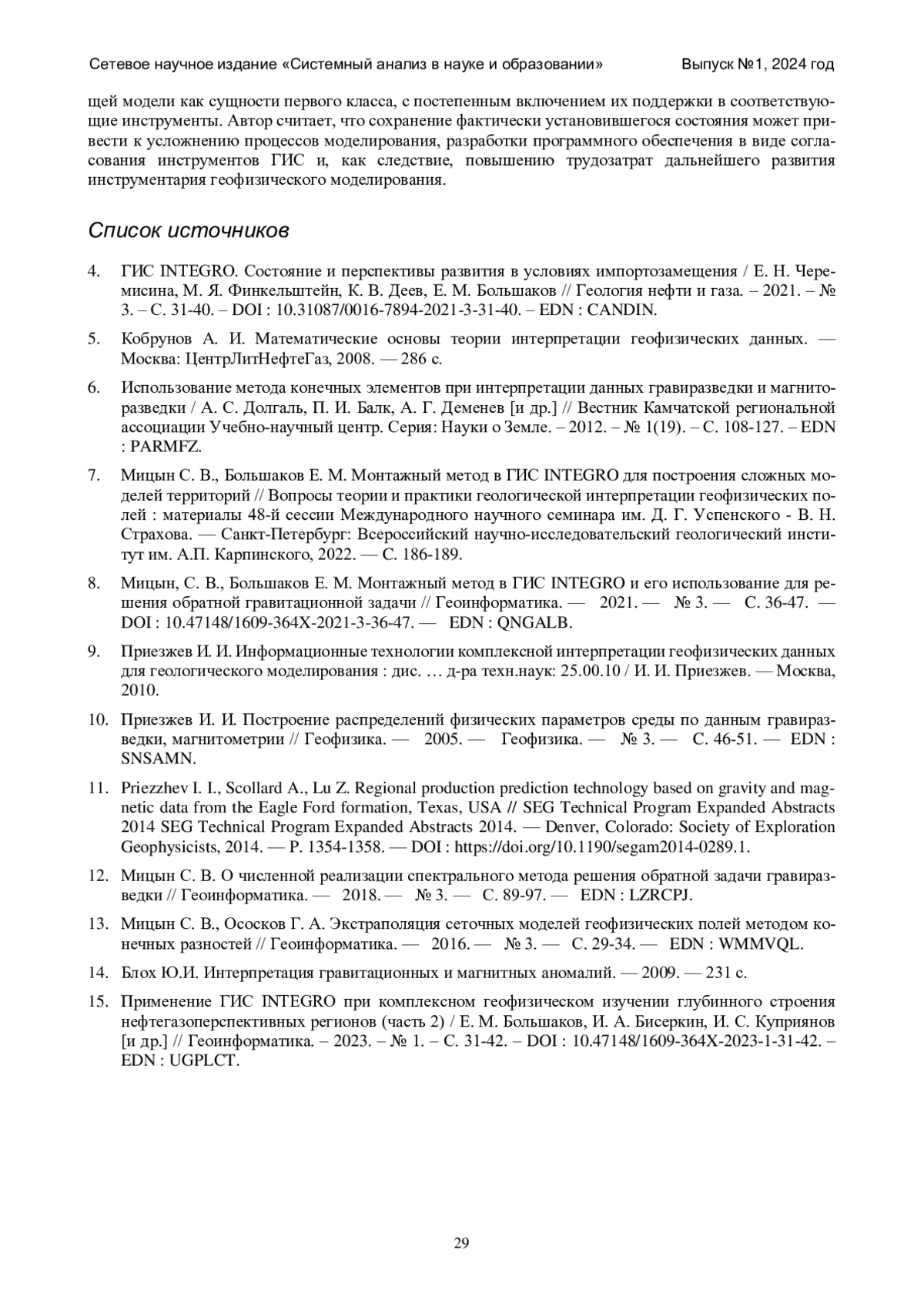

Список литературы
1. ГИС INTEGRO. Состояние и перспективы развития в условиях импортозамещения / Е. Н. Черемисина, М. Я. Финкельштейн, К. В. Деев, Е. М. Большаков // Геология нефти и газа. - 2021. - № 3. - С. 31-40. - -. DOI: 10.31087/0016-7894-2021-3-31-40 EDN: CANDIN
2. Кобрунов А. И. Математические основы теории интерпретации геофизических данных. - Москва: ЦентрЛитНефтеГаз, 2008. - 286 с. EDN: PFTLEZ
3. Использование метода конечных элементов при интерпретации данных гравиразведки и магниторазведки / А. С. Долгаль, П. И. Балк, А. Г. Деменев [и др.] // Вестник Камчатской региональной ассоциации Учебно-научный центр. Серия: Науки о Земле. - 2012. - № 1(19). - С. 108-127. -. EDN: PARMFZ
4. Мицын С. В., Большаков Е. М. Монтажный метод в ГИС INTEGRO для построения сложных моделей территорий // Вопросы теории и практики геологической интерпретации геофизических полей: материалы 48-й сессии Международного научного семинара им. Д. Г. Успенского - В. Н. Страхова. - Санкт-Петербург: Всероссийский научно-исследовательский геологический институт им. А.П. Карпинского, 2022. - C. 186-189.
5. Мицын, С. В., Большаков Е. М. Монтажный метод в ГИС INTEGRO и его использование для решения обратной гравитационной задачи // Геоинформатика. - 2021. - № 3. - C. 36-47. - -. DOI: 10.47148/1609-364X-2021-3-36-47 EDN: QNGALB
6. Приезжев И. И. Информационные технологии комплексной интерпретации геофизических данных для геологического моделирования: дис. … д-ра техн.наук: 25.00.10 / И. И. Приезжев. - Москва, 2010. EDN: QFFAVR
7. Приезжев И. И. Построение распределений физических параметров среды по данным гравиразведки, магнитометрии // Геофизика. - 2005. - Геофизика. - № 3. - C. 46-51. -. EDN: SNSAMN
8. Priezzhev I. I., Scollard A., Lu Z. Regional production prediction technology based on gravity and magnetic data from the Eagle Ford formation, Texas, USA // SEG Technical Program Expanded Abstracts 2014 SEG Technical Program Expanded Abstracts 2014. - Denver, Colorado: Society of Exploration Geophysicists, 2014. - P. 1354-1358. -. DOI: 10.1190/segam2014-0289.1
9. Мицын С. В. О численной реализации спектрального метода решения обратной задачи гравиразведки // Геоинформатика. - 2018. - № 3. - С. 89-97. -. EDN: LZRCPJ
10. Мицын С. В., Ососков Г. А. Экстраполяция сеточных моделей геофизических полей методом конечных разностей // Геоинформатика. - 2016. - № 3. - С. 29-34. -. EDN: WMMVQL
11. Блох Ю.И. Интерпретация гравитационных и магнитных аномалий. - 2009. - 231 с.
12. Применение ГИС INTEGRO при комплексном геофизическом изучении глубинного строения нефтегазоперспективных регионов (часть 2) / Е. М. Большаков, И. А. Бисеркин, И. С. Куприянов [и др.] // Геоинформатика. - 2023. - № 1. - С. 31-42. - -. DOI: 10.47148/1609-364X-2023-1-31-42 EDN: UGPLCT
