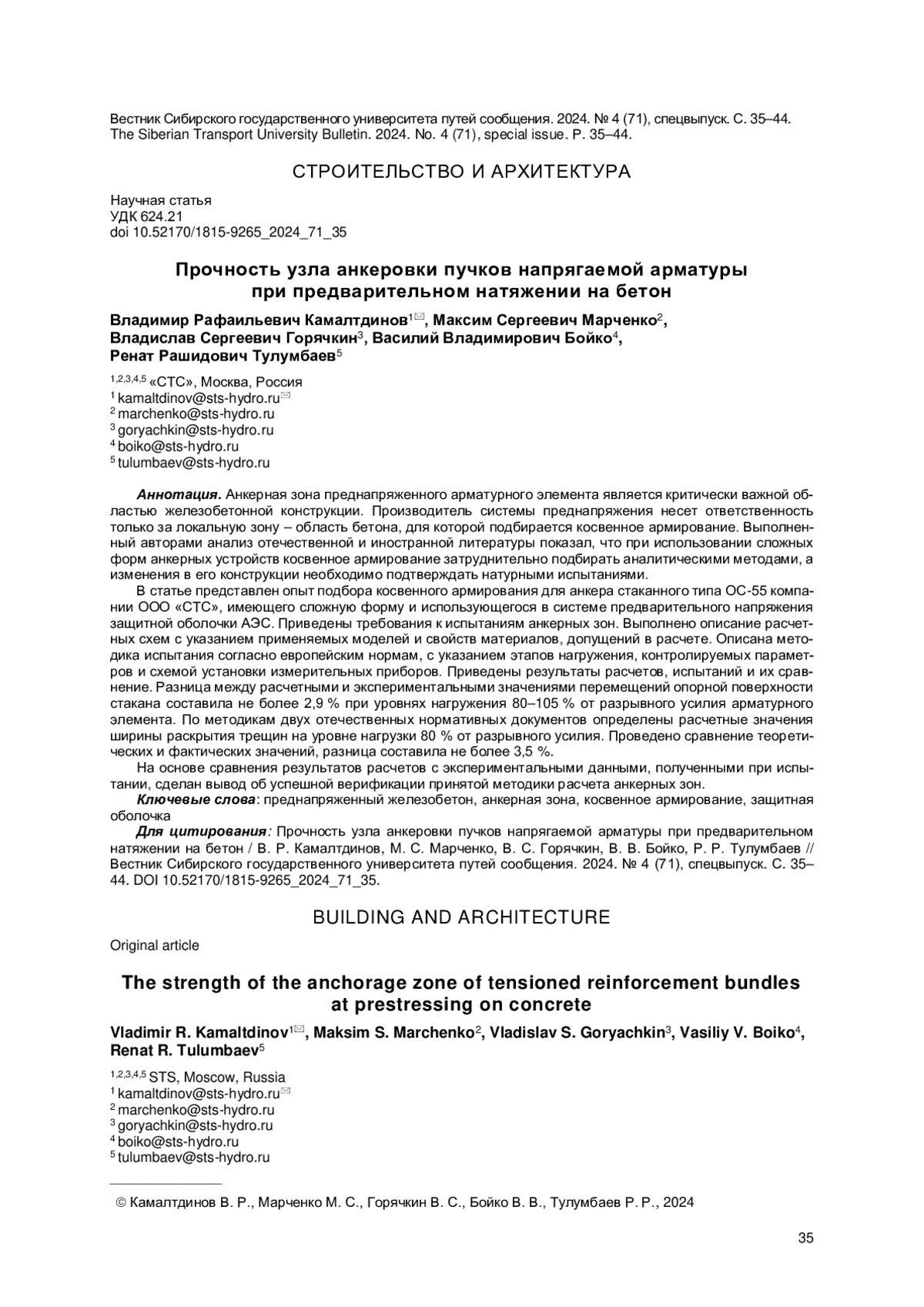

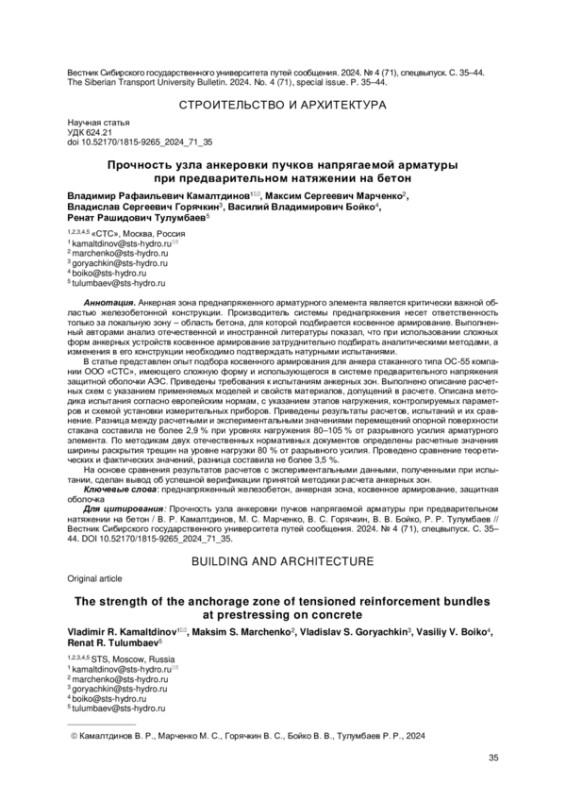

Статья: ПРОЧНОСТЬ УЗЛА АНКЕРОВКИ ПУЧКОВ НАПРЯГАЕМОЙ АРМАТУРЫ ПРИ ПРЕДВАРИТЕЛЬНОМ НАТЯЖЕНИИ НА БЕТОН

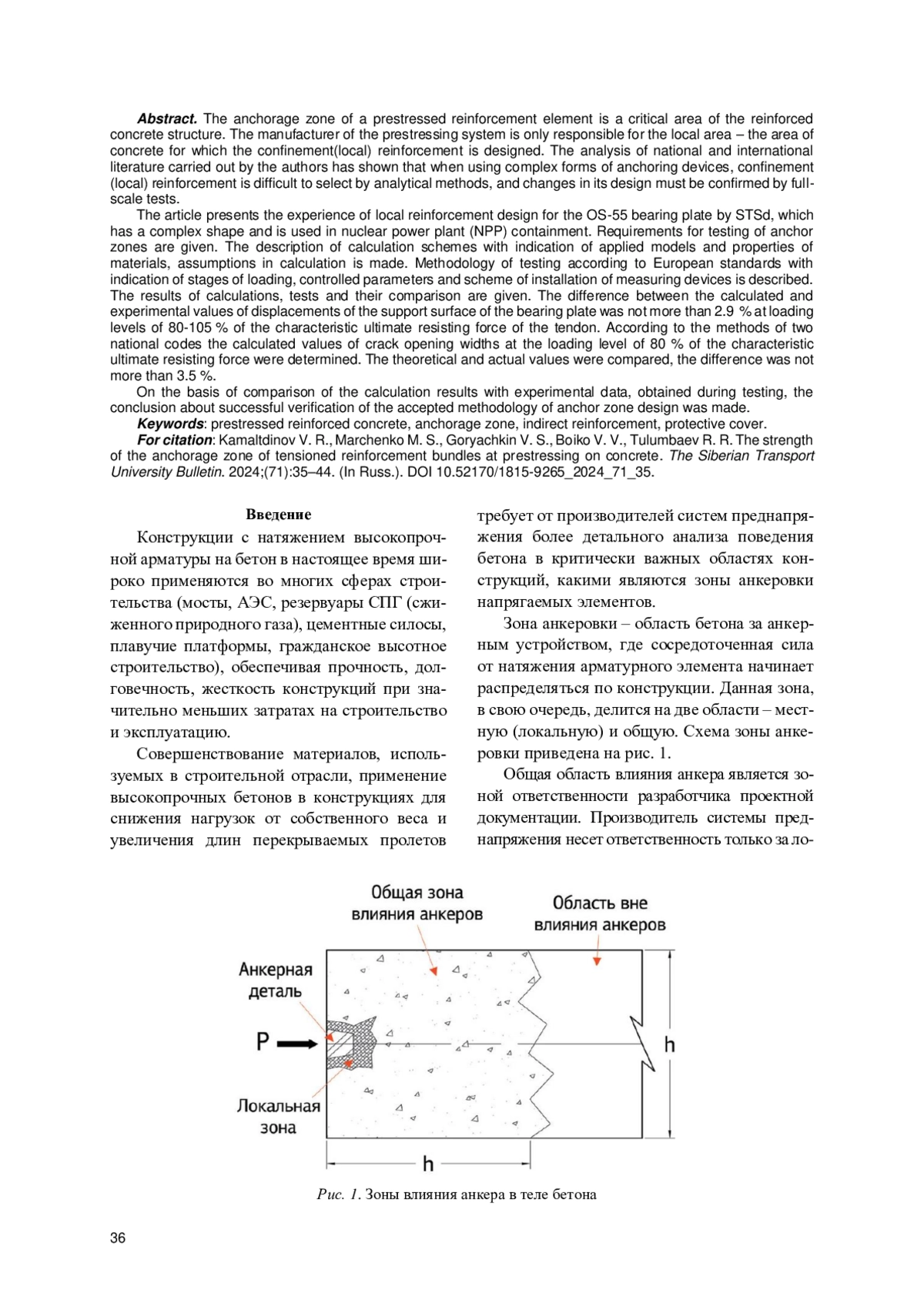

Анкерная зона преднапряженного арматурного элемента является критически важной областью железобетонной конструкции. Производитель системы преднапряжения несет ответственность только за локальную зону - область бетона, для которой подбирается косвенное армирование. Выполненный авторами анализ отечественной и иностранной литературы показал, что при использовании сложных форм анкерных устройств косвенное армирование затруднительно подбирать аналитическими методами, а изменения в его конструкции необходимо подтверждать натурными испытаниями.

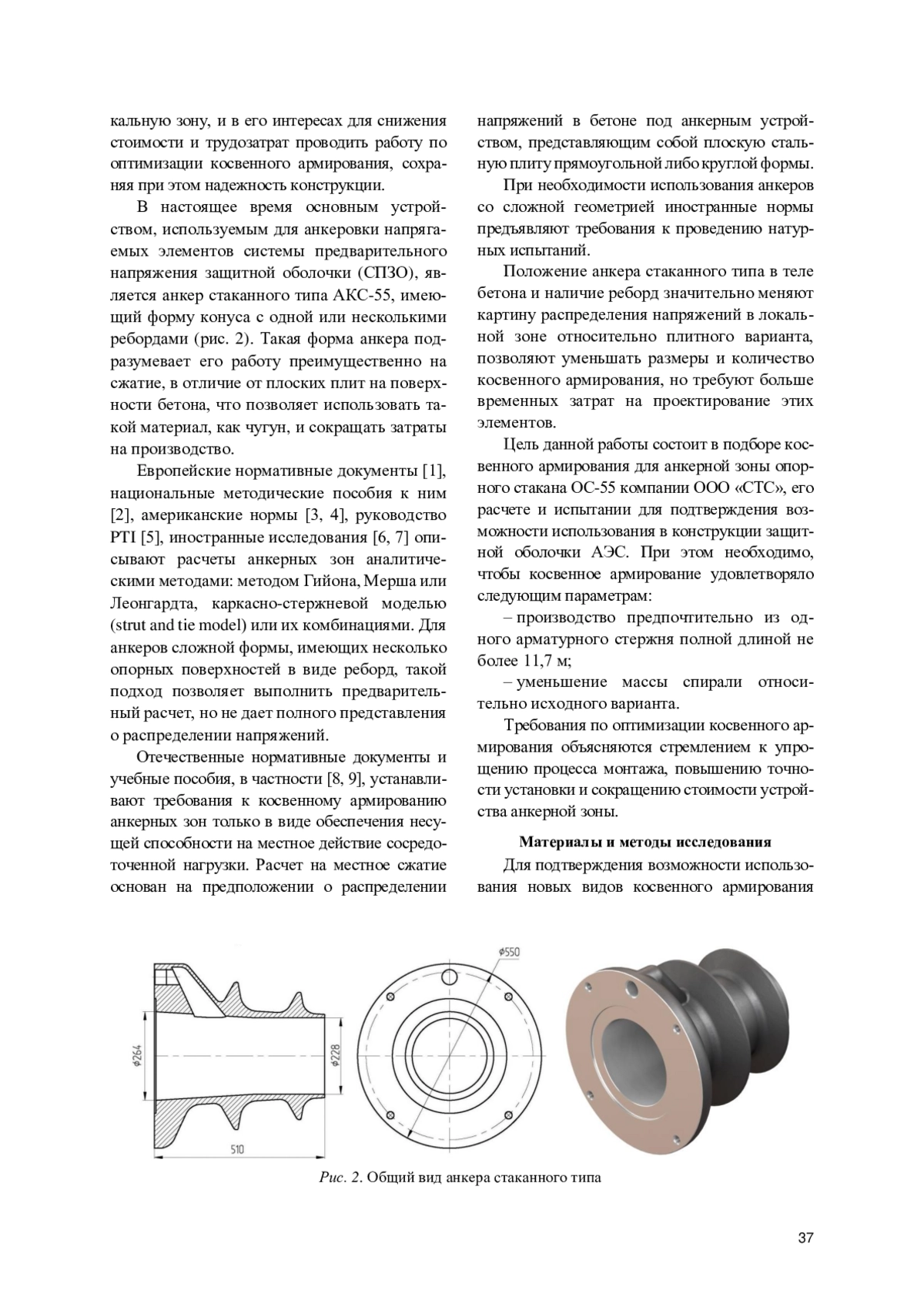

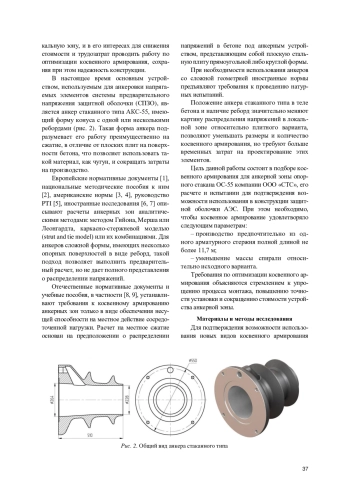

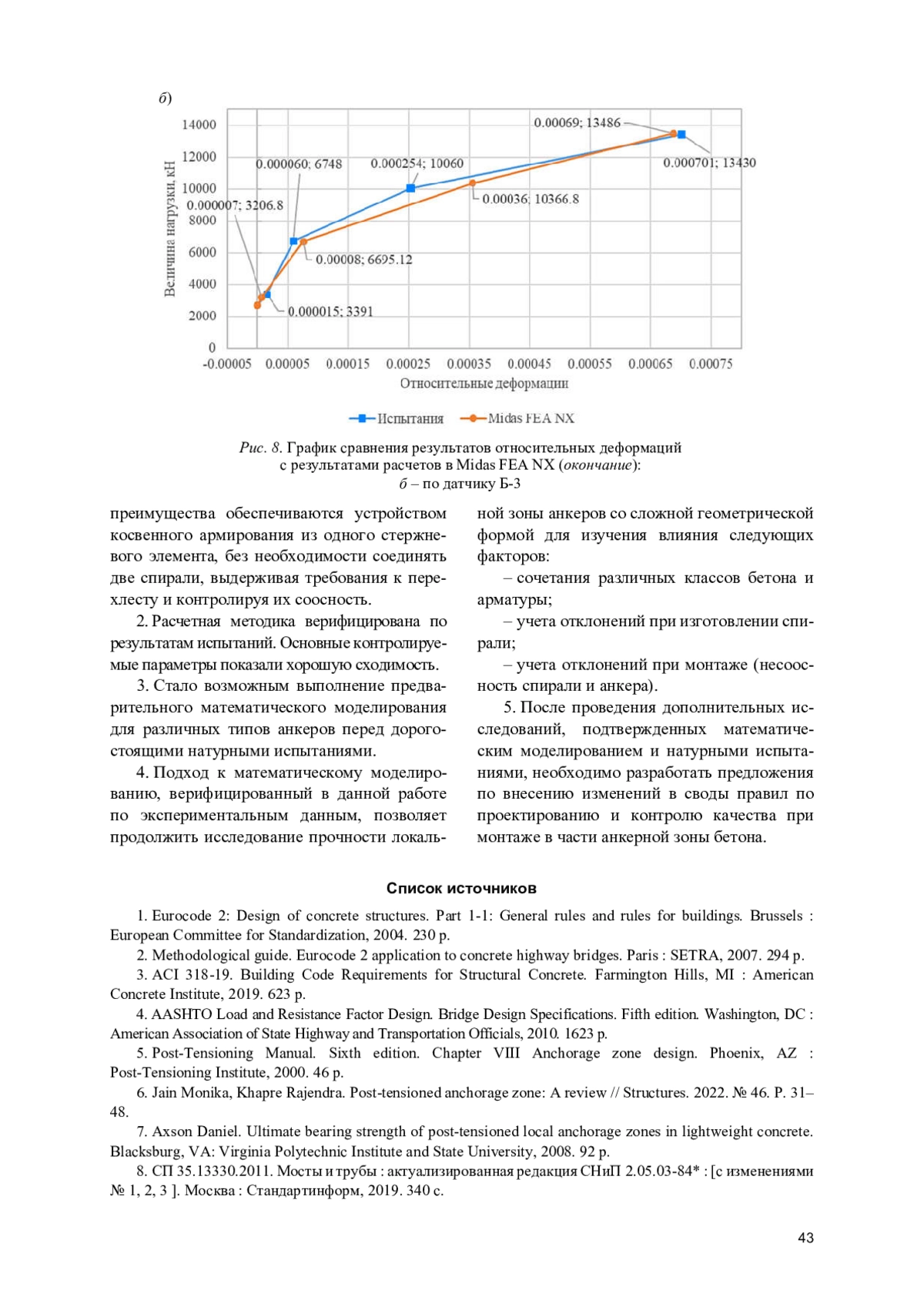

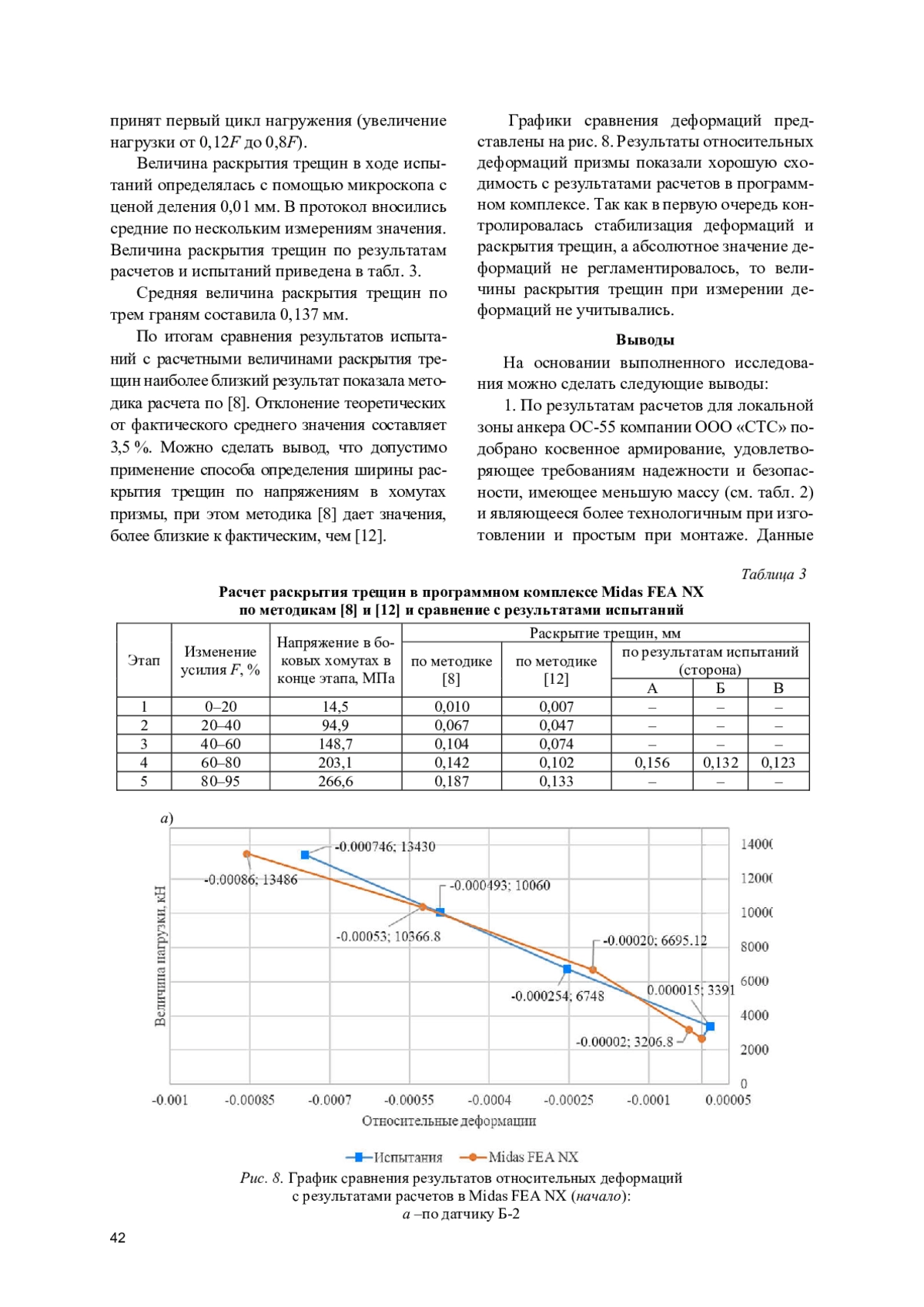

В статье представлен опыт подбора косвенного армирования для анкера стаканного типа ОС-55 компании ООО «СТС», имеющего сложную форму и использующегося в системе предварительного напряжения защитной оболочки АЭС. Приведены требования к испытаниям анкерных зон. Выполнено описание расчетных схем с указанием применяемых моделей и свойств материалов, допущений в расчете. Описана методика испытания согласно европейским нормам, с указанием этапов нагружения, контролируемых параметров и схемой установки измерительных приборов. Приведены результаты расчетов, испытаний и их сравнение. Разница между расчетными и экспериментальными значениями перемещений опорной поверхности стакана составила не более 2,9 % при уровнях нагружения 80-105 % от разрывного усилия арматурного элемента. По методикам двух отечественных нормативных документов определены расчетные значения ширины раскрытия трещин на уровне нагрузки 80 % от разрывного усилия. Проведено сравнение теоретических и фактических значений, разница составила не более 3,5 %.

На основе сравнения результатов расчетов с экспериментальными данными, полученными при испытании, сделан вывод об успешной верификации принятой методики расчета анкерных зон.
