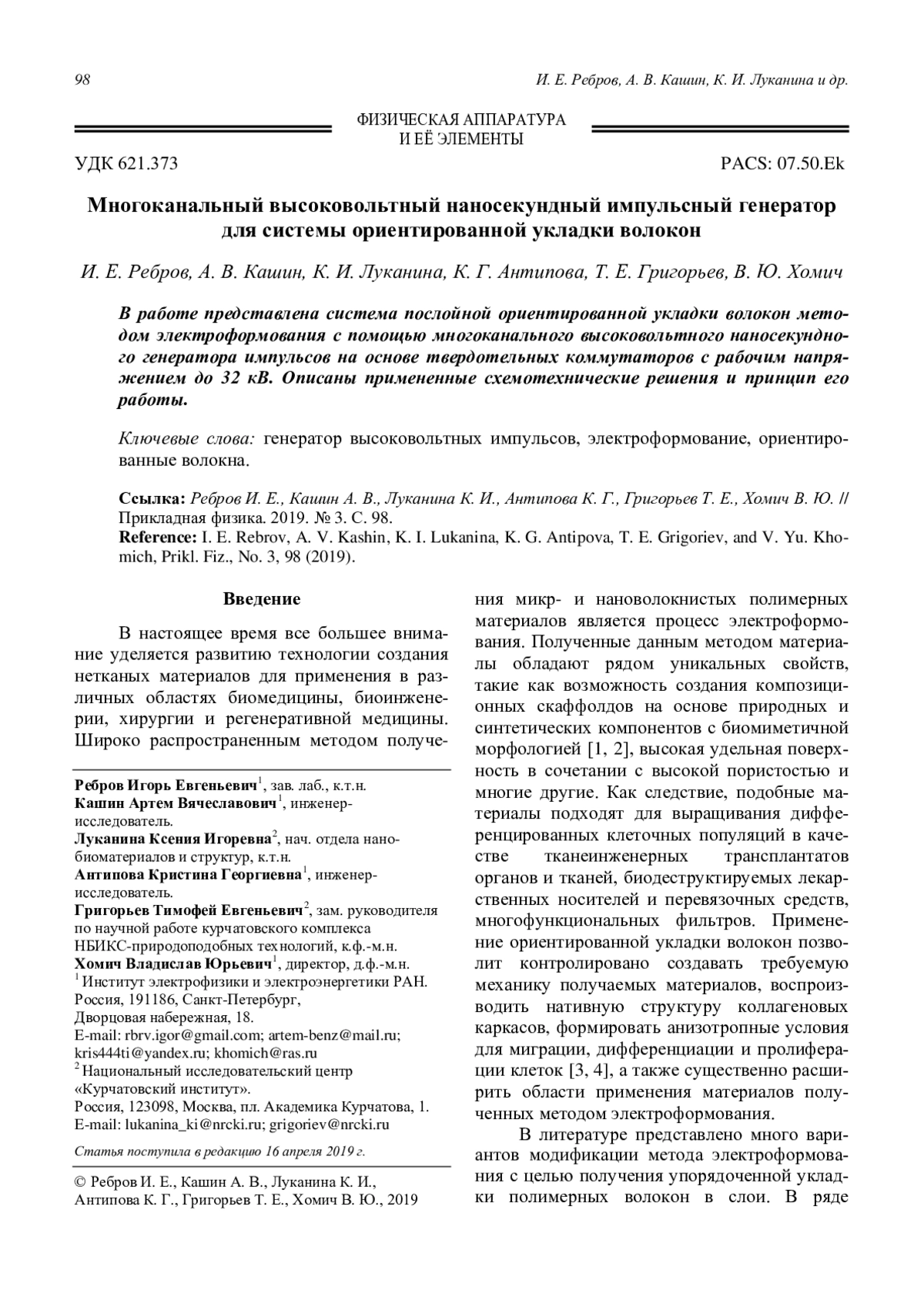

В работе представлена система послойной ориентированной укладки волокон методом электроформования с помощью многоканального высоковольтного наносекундного генератора импульсов на основе твердотельных коммутаторов с рабочим напряжением до 32 кВ. Описаны примененные схемотехнические решения и принцип его работы.

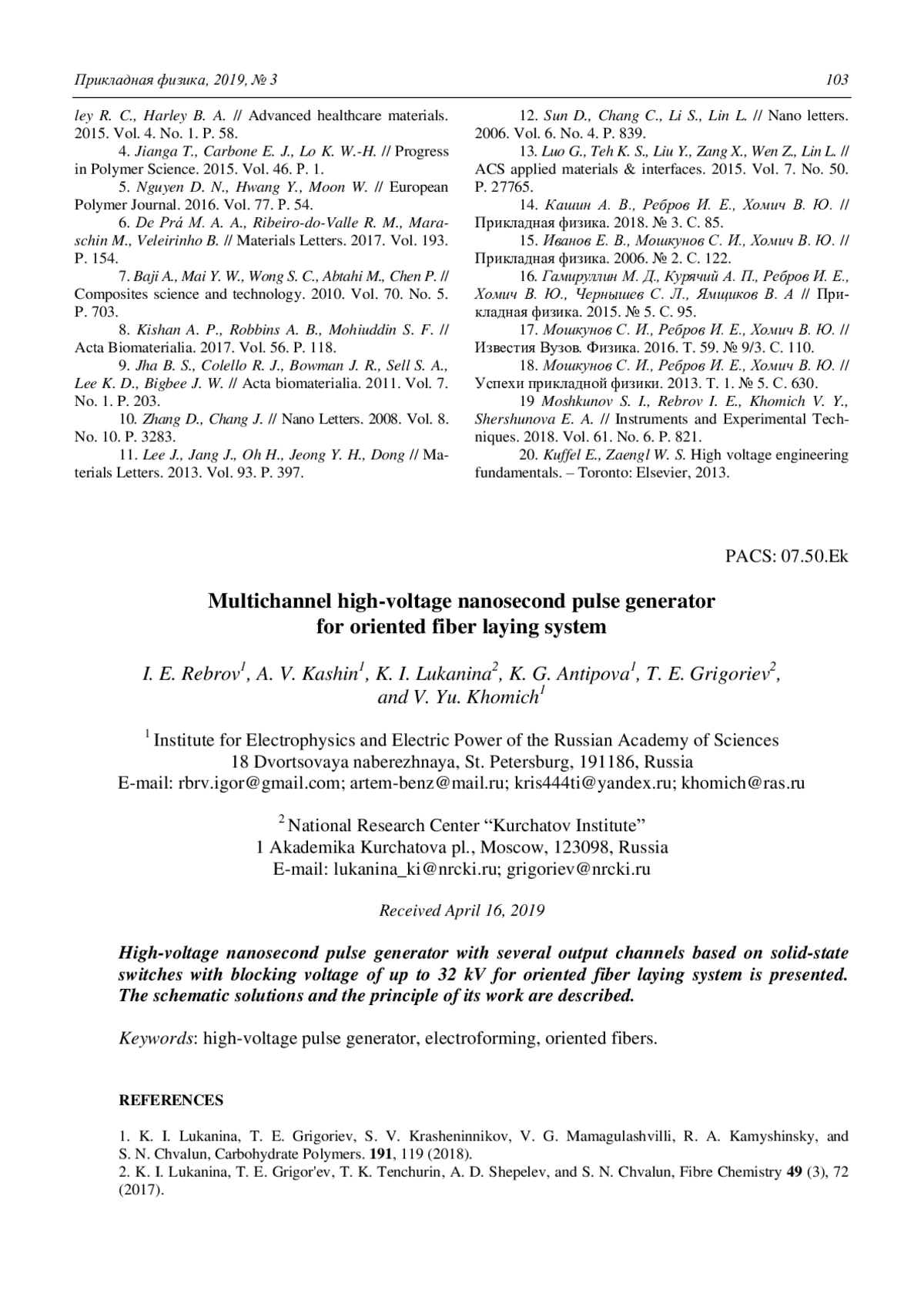

High-voltage nanosecond pulse generator with several output channels based on solid-state switches with blocking voltage of up to 32 kV for oriented fiber laying system is presented. The schematic solutions and the principle of its work are described.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 621.373. Генераторы электромагнитных колебаний и импульсов. Автогенераторы. Импульсные генераторы
- eLIBRARY ID
- 38570419

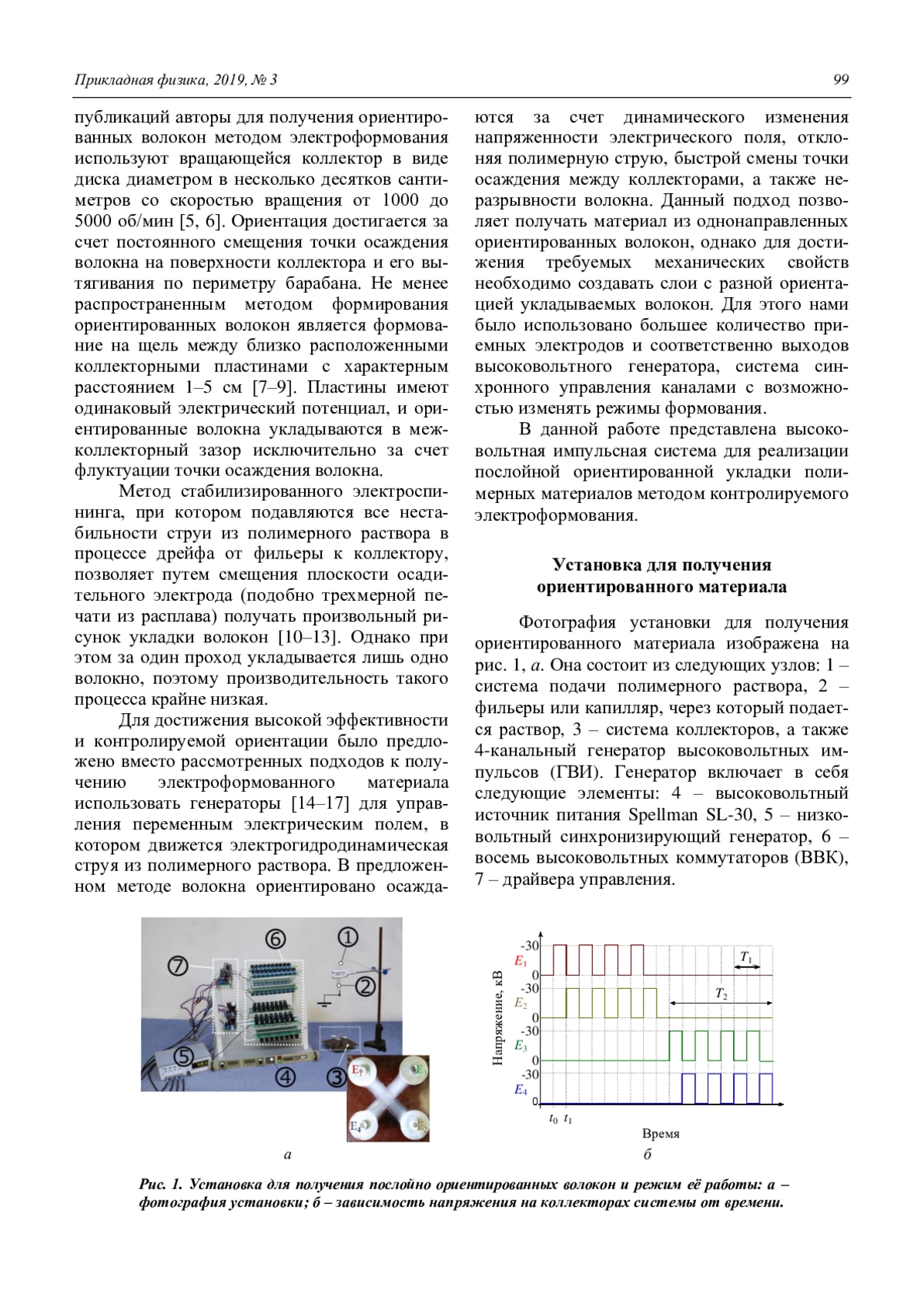

В статье представлена разработанная система послойной направленной укладки волокон с изменяемым углом ориентации. Из полимерного раствора ПА 6/66 в спирте (80 %) с водой (20 %) получены материалы с направленной ориентацией под углом 65о и 90о.

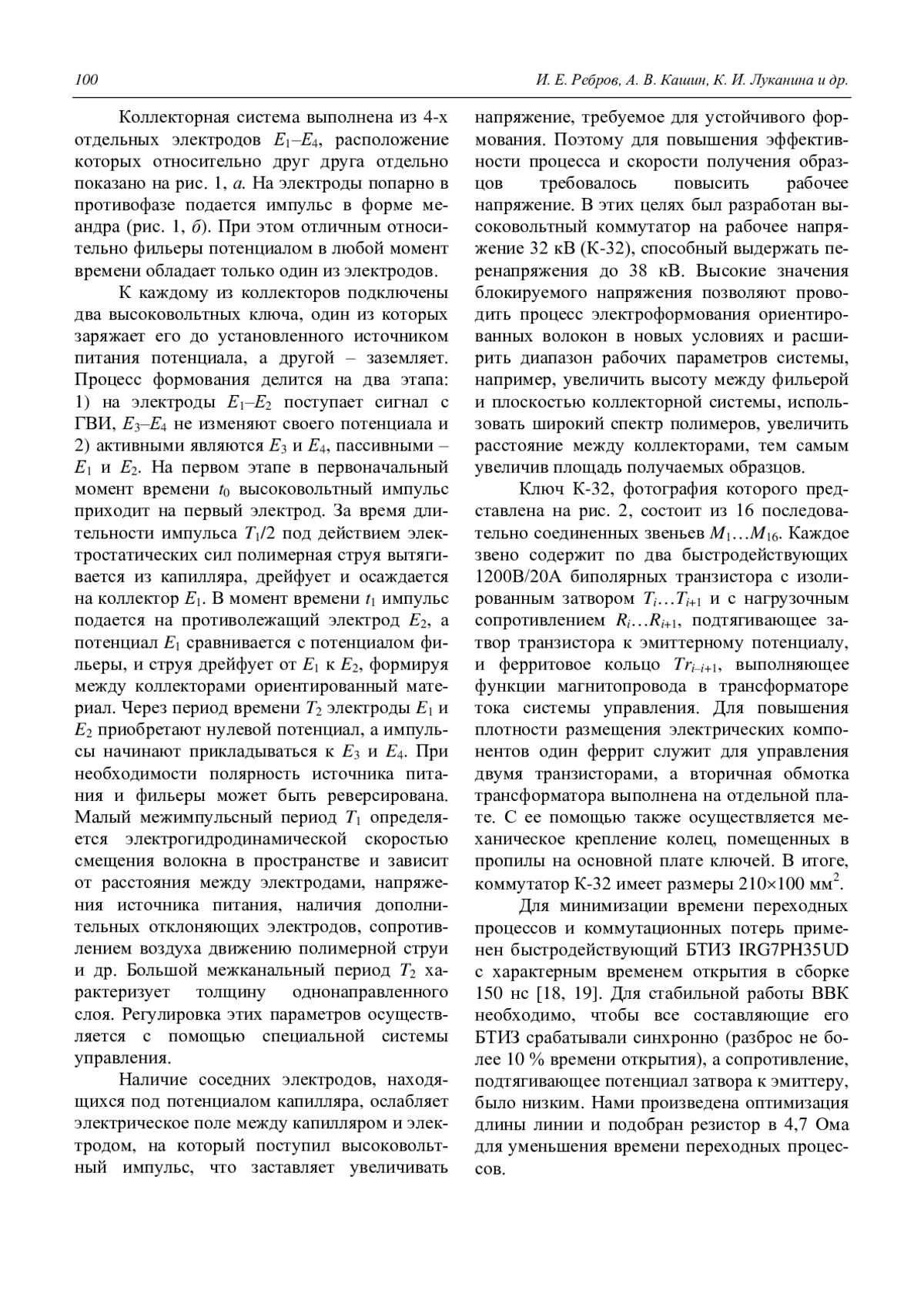

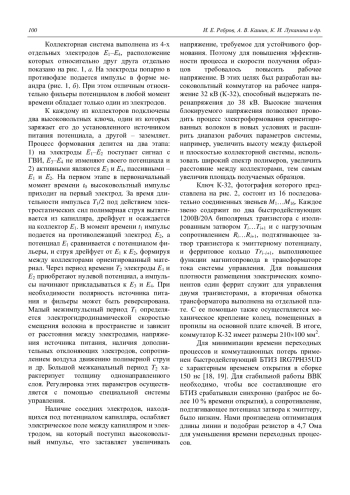

Разработаны высоковольтные ключи с блокируемым напряжением 32 кВ и током 20 А и временем нарастания напряжения 180 нс, система синхронизированного управления для последовательной работы восьми высоковольтных коммутаторов, позволяющая подстраивать время переключения, требуемое для электрогидродинамического перемещения струи между коллекторами, толщину ориентированного слоя, а также препятствующая сквозному открытию ВВК при высоких скоростях нарастания напряжения.

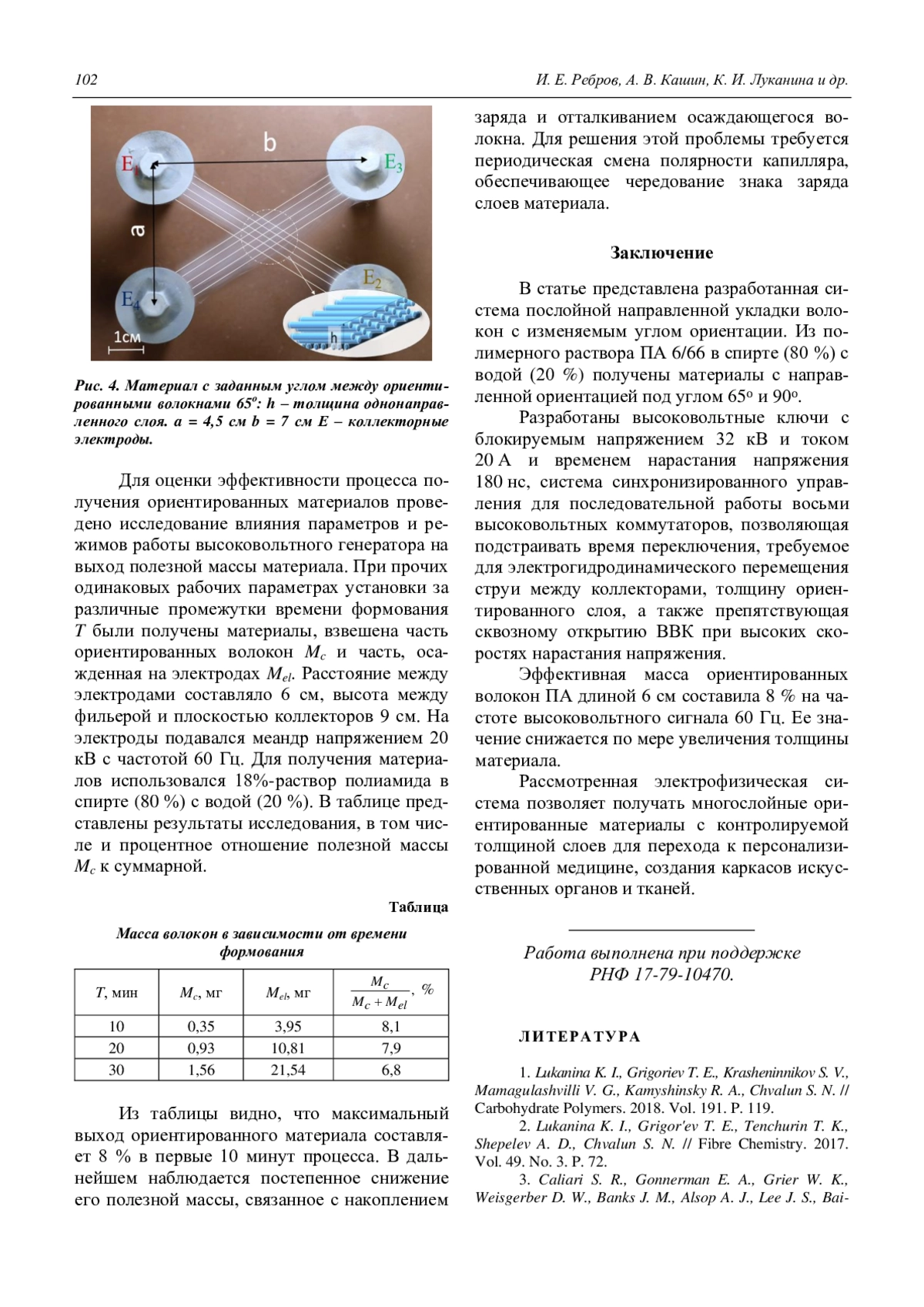

Эффективная масса ориентированных волокон ПА длиной 6 см составила 8 % на частоте высоковольтного сигнала 60 Гц. Ее значение снижается по мере увеличения толщины материала.
Рассмотренная электрофизическая система позволяет получать многослойные ориентированные материалы с контролируемой толщиной слоев для перехода к персонализированной медицине, создания каркасов искусственных органов и тканей.
Список литературы
1. Lukanina K. I., Grigoriev T. E., Krasheninnikov S. V., Mamagulashvilli V. G., Kamyshinsky R. A., Chvalun S. N. //
Carbohydrate Polymers. 2018. Vol. 191. P. 119.
2. Lukanina K. I., Grigor’ev T. E., Tenchurin T. K., Shepelev A. D., Chvalun S. N. // Fibre Chemistry. 2017. Vol. 49. No. 3. P. 72.
3. Caliari S. R., Gonnerman E. A., Grier W. K., Weisgerber D. W., Banks J. M., Alsop A. J., Lee J. S., Bailey R. C., Harley B. A. // Advanced healthcare materials. 2015. Vol. 4. No. 1. P. 58.
4. Jianga T., Carbone E. J., Lo K. W.-H. // Progress in Polymer Science. 2015. Vol. 46. Р. 1.
5. Nguyen D. N., Hwang Y., Moon W. // European Polymer Journal. 2016. Vol. 77. Р. 54.
6. De Prá M. A. A., Ribeiro-do-Valle R. M., Mara-schin M., Veleirinho B. // Materials Letters. 2017. Vol. 193. P. 154.
7. Baji A., Mai Y. W., Wong S. C., Abtahi M., Chen P. // Composites science and technology. 2010. Vol. 70. No. 5. P. 703.
8. Kishan A. P., Robbins A. B., Mohiuddin S. F. // Acta Biomaterialia. 2017. Vol. 56. P. 118.
9. Jha B. S., Colello R. J., Bowman J. R., Sell S. A., Lee K. D., Bigbee J. W. // Acta biomaterialia. 2011. Vol. 7. No. 1. P. 203.
10. Zhang D., Chang J. // Nano Letters. 2008. Vol. 8. No. 10. P. 3283.
11. Lee J., Jang J., Oh H., Jeong Y. H., Dong // Ma-terials Letters. 2013. Vol. 93. P. 397.
12. Sun D., Chang C., Li S., Lin L. // Nano letters. 2006. Vol. 6. No. 4. P. 839.
13. Luo G., Teh K. S., Liu Y., Zang X., Wen Z., Lin L. // ACS applied materials & interfaces. 2015. Vol. 7. No. 50. P. 27765.
14. Кашин А. В., Ребров И. Е., Хомич В. Ю. // Прикладная физика. 2018. № 3. С. 85.
15. Иванов Е. В., Мошкунов С. И., Хомич В. Ю. // Прикладная физика. 2006. № 2. С. 122.
16. Гамируллин М. Д., Курячий А. П., Ребров И. Е., Хомич В. Ю., Чернышев С. Л., Ямщиков В. А // Прикладная физика. 2015. № 5. С. 95.
17. Мошкунов С. И., Ребров И. Е., Хомич В. Ю. // Известия Вузов. Физика. 2016. Т. 59. № 9/3. С. 110.
18. Мошкунов С. И., Ребров И. Е., Хомич В. Ю. // Успехи прикладной физики. 2013. Т. 1. № 5. С. 630.
19. Moshkunov S. I., Rebrov I. E., Khomich V. Y., Shershunova E. A. // Instruments and Experimental Tech-niques. 2018. Vol. 61. No. 6. P. 821.
20. Kuffel E., Zaengl W. S. High voltage engineering fundamentals. – Toronto: Elsevier, 2013.
1. K. I. Lukanina, T. E. Grigoriev, S. V. Krasheninnikov, V. G. Mamagulashvilli, R. A. Kamyshinsky, and S. N. Chvalun, Carbohydrate Polymers. 191, 119 (2018).
2. K. I. Lukanina, T. E. Grigor’ev, T. K. Tenchurin, A. D. Shepelev, and S. N. Chvalun, Fibre Chemistry 49 (3), 72 (2017).
3. S. R. Caliari, E. A. Gonnerman, W. K. Grier, D. W. Weisgerber, J. M. Banks, A. J. Alsop, J. S. Lee, R. C. Bailey, and B. A. Harley, Advanced healthcare materials 4 (1), 58 (2015).
4. T. Jianga, E. J. Carbone, and K. W.-H. Lo, Progress in Polymer Science 46, 1 (2015).
5. D. N. Nguyen, Y. Hwang, and W. Moon, European Polymer Journal 77, 54 (2016).
6. M. A. A. De Prá, R. M. Ribeiro-do-Valle, M. Maraschin, and B. Veleirinho, Materials Letters 193, 154 (2017).
7. A. Baji, Y. W. Mai, S. C. Wong, M. Abtahi, and P. Chen, Composites science and technology 70 (5), 703 (2010).
8. A. P. Kishan, A. B. Robbins, and S. F. Mohiuddin, Acta Biomaterialia 56, 118 (2017).
9. B. S. Jha, R. J. Colello, J. R. Bowman, S. A. Sell, K. D. Lee, and J. W. Bigbee, Acta biomaterialia 7 (1), 203 (2011).
10. D. Zhang and J. Chang, Nano Letters 8 (10), 3283 (2008).
11. J. Lee, J. Jang, H. Oh, Y. H. Jeong, and Dong, Materials Letters 93, 397 (2013).
12. D. Sun, C. Chang, S. Li, and L. Lin, Nano letters 6 (4), 839 (2006).
13. G. Luo, K. S. Teh, Y. Liu, X. Zang, Z. Wen, and L. Lin, ACS applied materials & interfaces 7 (50), 27765 (2015).
14. A. V. Kashin, I. E. Rebrov, and V. Y. Khomich, Prikl. Fiz., No. 3, 85 (2018).
15. E. V. Ivanov, S. I. Moshkunov, and V. Y. Khomich, Prikl. Fiz., No. 2, 122 (2006).
16. M. D. Gmirullin, A. P. Kuryachii, I. E. Rebrov, V. Yu. Khomich, S. L. Chernyshev, and V. A. Yamshchikov, Prikl. Fiz., No. 5, 95 (2015).
17. S. I. Moshkunov, I. E. Rebrov, and V. Y. Khomich, Russian Physics Journal 59 (9/3), 110 (2016).
18. S. I. Moshkunov, I. E. Rebrov, and V. Y. Khomich, Usp. Prikl. Fiz. 1 (5), 630 (2013).
19. S. I. Moshkunov, I. E. Rebrov, V. Y. Khomich, and E. A. Shershunova, Instruments and Experimental Tech-niques. 61 (6), 821 (2018).
20. E. Kuffel and W. S. Zaengl, High voltage engineering fundamentals. (Elsevier, Toronto, 2013).
