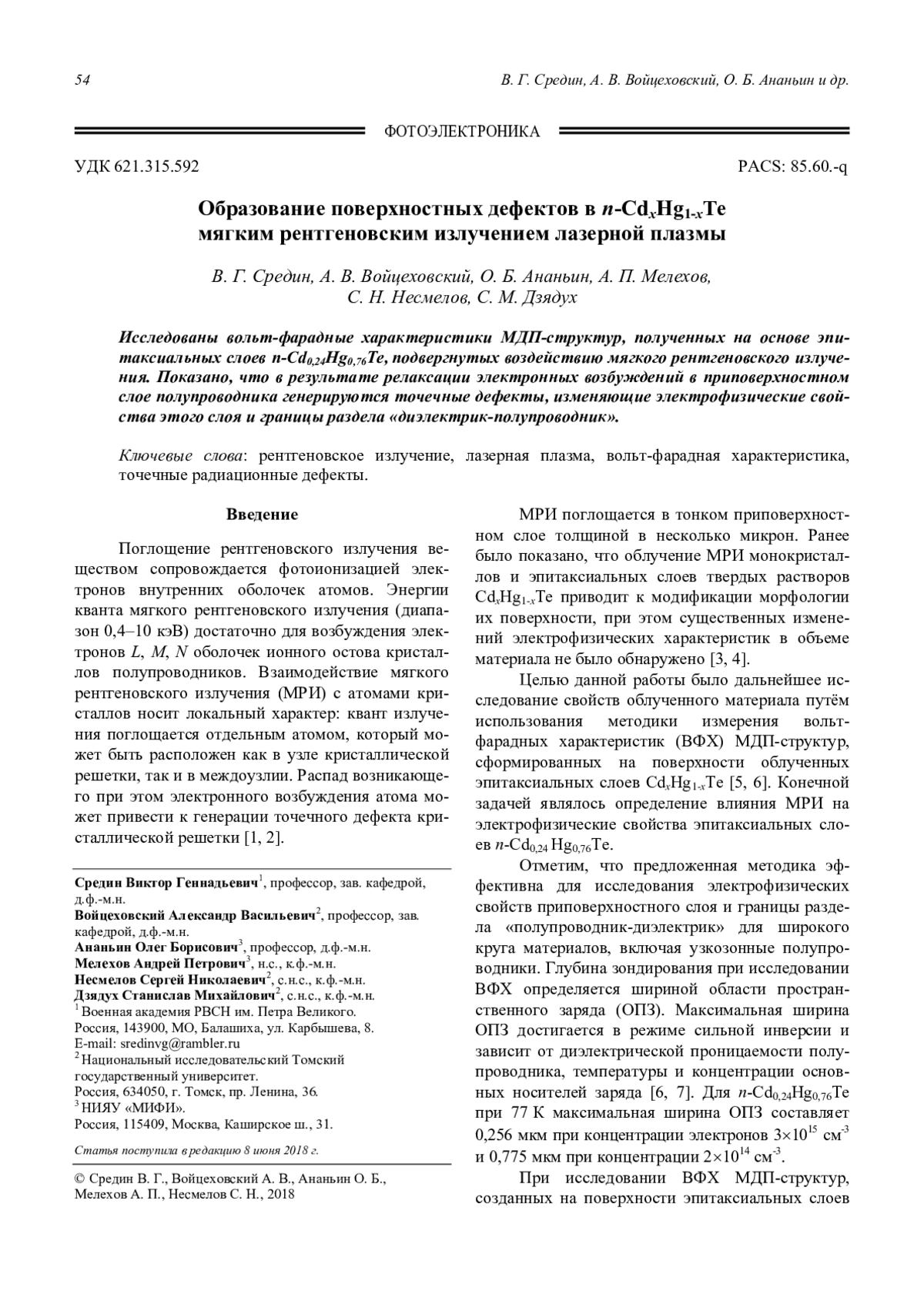

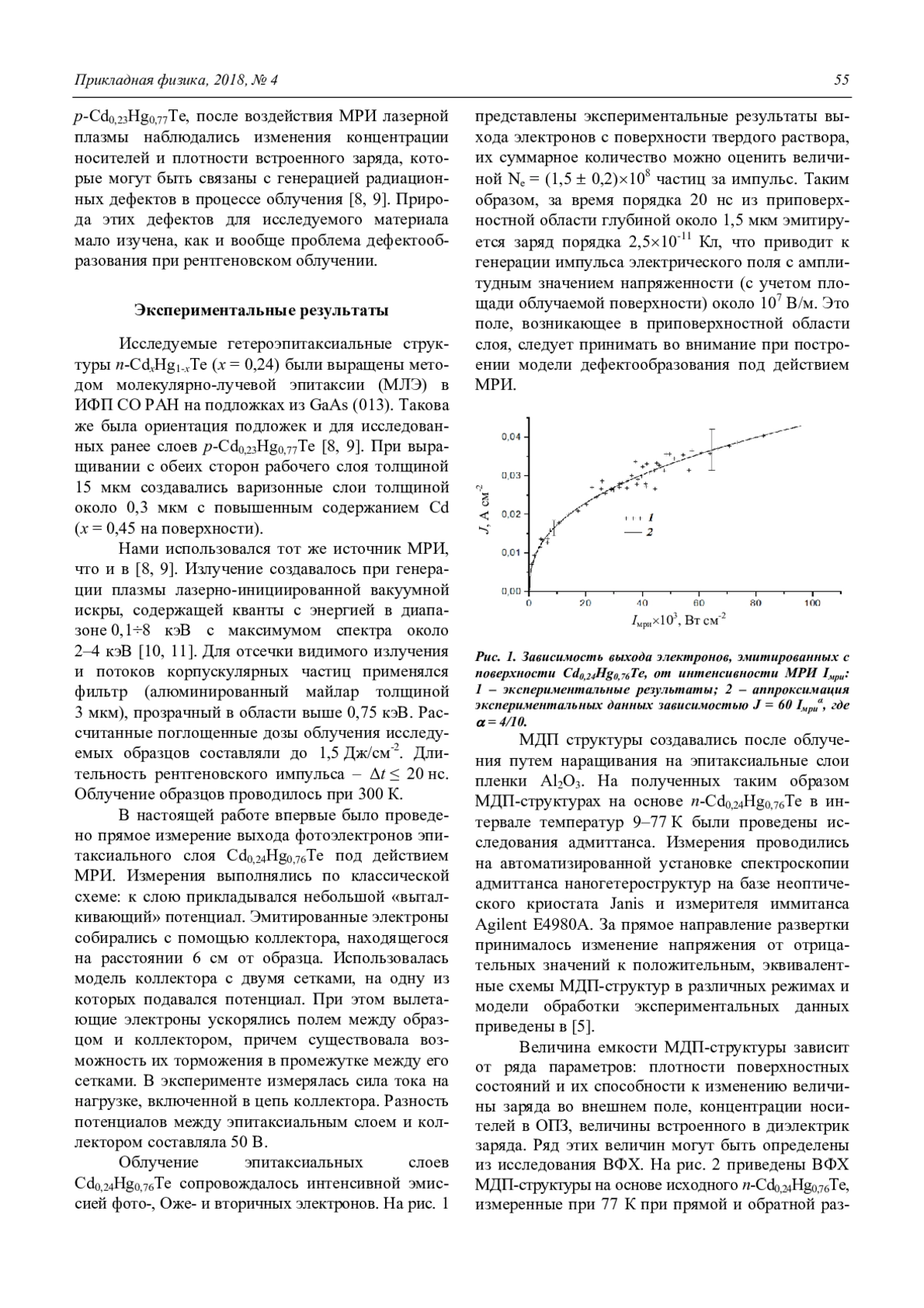

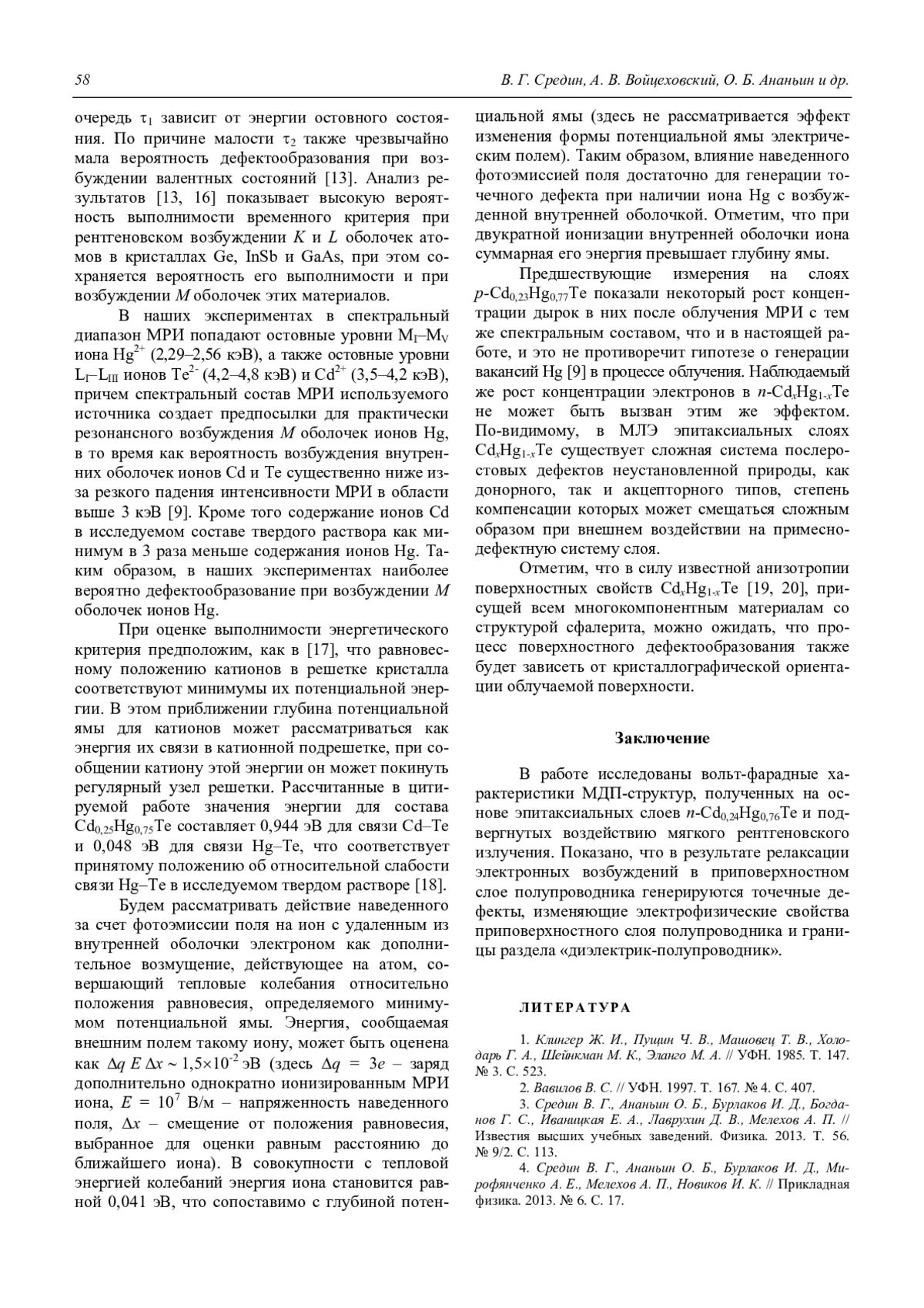

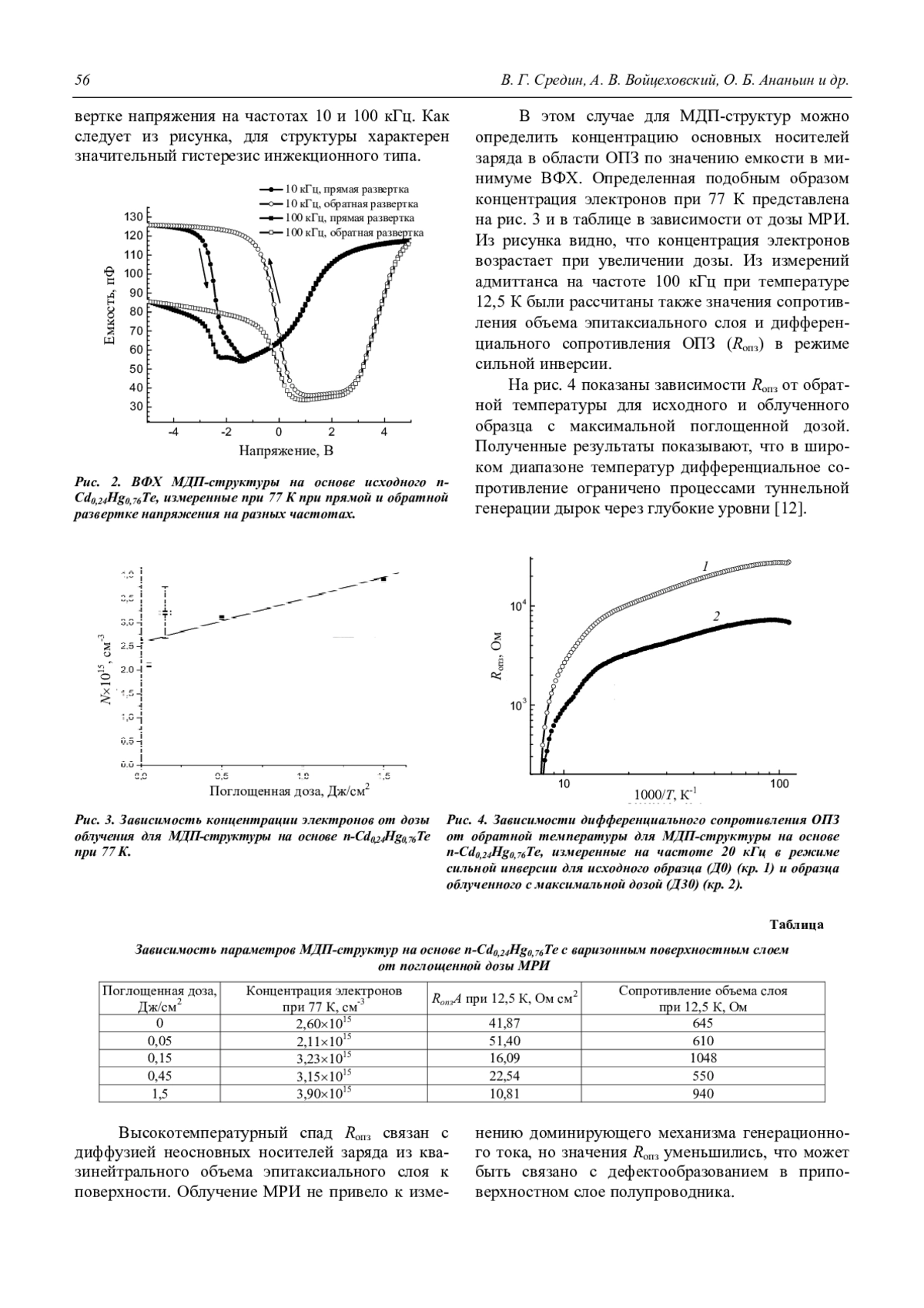

Статья: Образование поверхностных дефектов в n-CdxHg1-xTe мягким рентгеновским излучением лазерной плазмы (2018)

Разработан сильноточный газовый разрядник для применения в составе малоиндуктивной конденсаторно-коммутаторной сборки. Представлены зависимости задержки и разброса срабатывания разрядника от давления рабочего газа (сухого воздуха) при различном уровне рабочего напряжения. Исследования показали, что при давлении рабочего газа 8,6 атм., зарядном напряжении ±80 кВ и импульсе запуска положительной полярност с амплитудой 80 кВ среднее значение задержки срабатывания разрядника составляет 11,2 нс, а разброс времени срабатывания составляет ±1,3 нс.

Рассматриваются результаты разработки БИС считывания для сканирующих ИК МФПУ с цифровым режимом ВЗН. Накопление и обработка фотосигнала в цифровом виде на кристалле БИС считывания позволяют повысить отношение сигнал-шум на выходе БИС считывания, а также существенно улучшить весогабаритные характеристики ИК МФПУ. Обосновывается целесообразность реализации цифрового режима ВЗН по конвейерной архитектуре, являющейся цифровым аналогом приборов с зарядовой связью. Отмечены преимущества конвейерной архитектуры: меньший шаг следования каналов в сочетании с пониженной потребляемой мощностью. Приводятся результаты тестирования первой отечественной БИС считывания с цифровым режимом ВЗН формата 102410 и с шагом каналов 15 мкм, получены выходные цифровые сигналы в формате 12-битного последовательного кода.

В работе разработаны методы расчета податливости деталей в местах соединений болтами с учетом свойств изотропных композитных материалов, из которых они изготовлены. Авторами приведены обоснования расчета податливостей соединяемых деталей. Применены случаи многоосного и одноосного напряженных состояний для различных композитных материалов. Выработаны методы по расчету коэффициента внешней нагрузки в зависимости от свойств материалов. На основании этих методов даны рекомендации о подборе размеров и формы проектируемых соединений деталей из композитных материалов.

Исследован процесс холодного одностороннего формования в закрытой пресс-форме смеси порошков Cu и SiC с различным содержанием карбида кремния. Получены данные о микро-структуре, плотности, пористости и фазовом составе порошкового тела после прессования.

Изучено влияние магнитоимпульсной обработки на магнитные свойства аморфной электро-технической стали. Установлено, что в результате магнитоимпульсной обработки стали изменяются её магнитные характеристики: увеличиваются удельная намагниченность насыщения, остаточная намагниченность и коэффициент прямоугольности петли магнит-ного гистерезиса. Такие изменения связываются с направленным упорядочением атомов в материале и уменьшением уровня его аморфизации. Координационные ассоциаты, формируе-мые атомами Si, B, Fe, аналогичны тем, которые свойственны кристаллическим фазам Fe3(BSi) и реализуются при нагреве быстро охлаждённой стали. Предполагается, что меха-низм наблюдаемых процессов связан с упорядочением магнитной спин-системы стали под влиянием импульсного магнитного поля.

Представлена теоретическая модель для изучения эффектов кислородонасыщения эритроцитов с помощью оптоакустических сигналов (ОАС). Разработана математическая модель распределения оксигенированных и дезоксигенированных эритроцитов с учетом гематокрита. Сигнал от моделей эритроцитов был рассчитан с использованием принципа суперпозиции для сигналов, излучаемых отдельными эритроцитами. Было замечено, что амплитуда ОА-сигнала возрастала по мере уменьшения кислородонасыщения для оптического излучения 700 нм. Однако для падающего светового пучка с длиной волны 1064 нм амплитуда сигнала ОАС увеличивалась с увеличением кислородонасыщения. Моделирование проводилось для последующей проверки полученных результатов с помощью экспериментальной лазерной установки LIMO 100-532/1064-U.

В работе с использованием парного потенциала Леннарда–Джонса выведены формулы для потенциала и силы взаимодействия молекулы фуллерена С60 с двумя плоскостями графена (бислой графена). Проведено численное моделирование движения молекулы фуллерена между плоскостями графена. Показано, что молекула фуллерена совершает колебательное движение, характер которого зависит от начальных условий и параметров взаимодействия. Полученные результаты представляют интерес для изучения процесса адсорбции молекул фуллерена в бислое графена.

Предложен и исследован метод формирования сверхтонких (~ нм) пленок металлов и диэлектриков. Суть метода состоит в оптимизации соотношения скоростей нанесения тонких пленок и их одновременного травления пучком ионов, что позволяет управлять структурой пленок и их адгезией к подложке. Проведены исследования процессов формирования сверхтонких слоев меди (или серебра) и слоя диоксида гафния в едином вакуумном цикле. Проведено осаждение структур Si/SiO2/Cu/HfO2 и Si/SiO2/Ag/HfO2. Скорость осаждения слоев металлов составляет примерно 1 нм/мин, слоя диоксида гафния – 0,65 нм/мин.

В работе рассматриваются различные фоточувствительные структуры высокоэффективных фотоприемных модулей (ФПМ) для современных оптико-электронных систем и приборных комплексов, работающих при низких уровнях естественной ночной освещенности (менее 10-3 лк) и в условиях воздействия естественных и организованных оптических помех. Анализируются варианты с использованием электронно-оптических преобразователей (ЭОП) III и III+ поколений, фото- и электронно-чувствительных матриц ПЗС или КМОП. Рассматривается возможность создания сверхвысоковакуумных гибридных модулей на основе фотокатодов с отрицательным электронным сродством, используемых в ЭОП III и III+ поколений, и кремниевых электронно-чувствительных ПЗС или КМОП матриц с бомбардировкой фото-электронами утоненной обратной стороны матрицы, приведены их основные характеристики, показано их преимущество по сравнению с другими структурами ФПМ и приведены основные области применения в составе современных оптико-электронных систем ночного видения.

Исследованы изменения радиационной стойкости пленки CdS при модификации её поверхности свинецсодержащими нанокластерами (CНК), полученными путем формирования золя с СНК на щелочной субфазе и перенесенными на подложку CdS без использования технологии Ленгмюра–Шеффера. Проведено сравнение эффективности данного метода с ранее разработанными. Показано, что оптимальным являются количество, размер и состав кластеров, полученных при выдержке пленки, состоящей из СНК, на поверхности золя в течение одного часа. Такое покрытие обеспечивает радиационную стойкость пленочного образца CdS при облучении электронами допороговых энергий. При этом достигаемая на этих образцах кратность изменения тока при освещении выше, чем на образцах с покрытием из арахината свинца. Это объясняется модификацией поверхности CdS и созданием на ней локальных возмущений электрического потенциала в местах расположения СНК, способствующих стоку и закреплению образованных электронным облучением заряженных точечных дефектов в области СНК.

Представлены расчеты нагрева кристалла CdxHg1-xTe (КРТ) с x = 0,22 в процессе ионнолучевого травления (ИЛТ) низкоэнергетическими ионами Ar+. Показано, что при хорошем тепловом контакте кристалла и охлаждаемого столика установки нагрев КРТ не превышает 0,2 оС. В случае полного отсутствия теплового контакта образца и столика радиационный нагрев кристалла может превышать 120 оС. Проведено сравнение нагрева КРТ в процессе ИЛТ Ar+ и ионной имплантации аргона.

Проведены расчеты скорости поверхностной рекомбинации для слоев HgCdTe р-типа проводимости при различных концентрациях легирующих примесей и плотности концентрации ловушек Nt. Показано, что при указанных выше начальных параметрах скорость поверхностной рекомбинации Smax находится в диапазоне 10–104 см/с. Проведено моделирование токовой чувствительности для HgCdTe р-типа, используя зависимость квантовой эффективности в приближении больших времен жизни τn0 и больших диффузионных длин Ln неосновных носителей заряда с учетом влияния скорости поверхностной рекомбинации.

Вольт-фарадные характеристики (ВФХ) МДП-систем на основе nBn-структуры из HgCdTe, выращенной методом молекулярно-лучевой эпитаксии на подложках из GaAs (013), впервые исследованы при разных частотах и температурах. При помощи емкостных измерений найдена концентрация электронов в приповерхностном слое пленки, которая хорошо соответствует концентрации легирующей примеси индия. Показано, что ВФХ МДП-систем имеют высокочастотный вид в широком диапазоне условий измерения, а произведение дифференциального сопротивления области пространственного заряда на площадь электрода в режиме сильной инверсии достигает значения 40 кОм×см2. Обнаружен эффект уменьшения емкости МДП-системы в режиме обогащения после освещения излучением с длиной волны 0,91 мкм, который можно объяснить изменением энергетической диаграммы резкого гетероперехода при изменении зарядового состояния дефектов под действием освещения.

Исследована многоразрядная актуаторная система (МАС) на основе усовершенствованной трехэлектродной схемы с экранирующим электродом. Проведена оптимизация геометрических и физических параметров подобной МАС с целью повышения скорости и энергетической эффективности создаваемого потока. Получены экспериментальные зависимости скорости воздушного потока на выходе МАС от частоты, амплитуды напряжения и средней мощности питания. Также представлены зависимости максимальной скорости от суммарной толщины диэлектрической подложки.

От организации подачи плазмообразующего газа и характера взаимодействия газового потока с электрическими дугами зависят характеристики плазмотронов (далее – П). При оптимальном режиме работы инжектора и разрядной камеры рельсового П на первом этапе исследования было выполнено 3D-моделирование газодинамического течения холодного рабочего газа в области тангенциальной подачи, в цилиндрическом канале, в сужающемся сопле инжектора (однофазного двухканального П переменного тока), в разрядной камере трёхфазного рельсового П, а также за его пределами (в окружающей среде). При этом было проведено ещё сравнение течения холодного плазмообразующего газа в инжекторе и в разрядной камере рельсового П при включенном тангенциальном контуре его разрядной камеры с газодинамическим течением холодного плазмообразующего газа в его инжекторе и в разрядной камере при отключенном тангенциальном контуре его разрядной камеры.

Проведено экспериментальное исследование электрических и излучательных характеристик ртутного бесферритного индуктивного разряда в лампе, образованной замкнутой кварцевой трубкой с внутренним диаметром dвн = 25 мм. Разряд возбуждался на частоте f = 1,7 МГц в смеси паров ртути (~10-2 мм рт. ст.) и аргона (1,0 мм рт. ст.) с помощью трехвитковой индуктивной катушки, размещенной по «внутреннему» периметру лампы длиной 500 мм и высотой 130 мм. Измерения, проведенные в интервале мощности плазмы Рpl = 52–112 Вт, показали, что ток катушки индуктивности Ic, мощность потерь в проводе катушки Pcoil, и средняя по сечению разрядной трубки напряженность ВЧ электрического поля в плазме Ēpl, минимальны, а разрядный ток лампы Ipl и КПД генерации УФ-излучения лампы на длине волны 254 нм ηlamp = Ф254/Рlamp максимальны при мощности плазмы Ppl = 85–90 Вт. Поток УФ-излучения лампы Ф254 и КПД генерации УФ-излучения плазмы ηpl = Ф254/Рpl возрастают практически линейно с увеличением мощности плазмы от 28 до 72 Вт и от 0,52 до 0,65 соответственно.

В настоящей работе изучены характеристики разряда, основанного на комбинации индуктивного высокочастотного (ВЧ) разряда и разряда постоянного тока. Исследованы закономерности вложения ВЧ-мощности в плазму, выполнены измерения азимутальной B и продольной Bz составляющих высокочастотного магнитного поля, аксиального распределения концентрации и температуры электронов, потенциала пространства. В качестве объекта исследования использован однокамерный цилиндрический источник плазмы диаметром 20 см. Канал постоянного тока сформирован двумя электродами, расположенными на торцах цилиндрического источника плазмы. Измерения выполнены в аргоне в диапазоне давлений 0,1–2,3 мТорр при значениях индукции внешнего магнитного поля 0–60 Гс и мощностях ВЧ-генератора 0–1000 Вт. Показано, что при появлении канала постоянного тока потенциал плазмы понижается по сравнению с чисто индуктивным разрядом. При подаче между электродами напряжения 100 В амплитуда продольной и азимутальной компонент магнитного ВЧ-поля возрастает, что связано с увеличением коэффициента отражения волны на границе источника плазмы.

Определены параметры разряда для заряженных пылевых структур сферической формы (кулоновских пылевых сфер) в плазме неона при температуре стенки разрядного устройства 77 К. Пылевые сферы наблюдались экспериментально при фиксированных давлениях неона 0,15, 0,9 и 1,2 Торр и были получены экстраполяцией при давлениях 0,42 и 0,65 Торр. Пылевые сферы соответствовали точке пересечения зависимостей радиального и аксиального размеров пылевых структур от тока разряда. Проанализирована связь параметров плазмы, при которых образуются пылевые сферы, с составом, фазовым и динамическим состоянием компонент, образующих пылевые сферы, и с размером пылевых сфер. Проведён численный расчёт параметров плазмы разряда и пылевых сфер при изменении давления газа. Обнаружен непрерывный фазовый переход второго рода в пылевых сферах при давлениях 0,15–0,65 Торр. Обнаружено увеличение величины «химического потенциала» пылевой сферы вблизи линии ликвидуса и линии раздела компонентов пылевой смеси на фазовой P–I диаграмме.

В работе описана методика, позволяющая измерять величину фактора превышения рентгеновского излучения над тормозным излучением чистой водородной плазмы и, таким образом, количественно оценивать наличие примесей в плазме в течение импульса. Методика основана на измерении полупроводниковыми детекторами интенсивности излучения мягкого рентгеновского излучения (МРИ) плазмы. Выполнено сравнение измерений фактора превышения предлагаемой методикой и традиционной методикой, основанной на измерении спектра МРИ. Представлены результаты наблюдений фактора превышения, измеренного с помощью предлагаемой методики в экспериментах по ЭЦР-нагреву плазмы на стеллараторе Л-2М. Измерения проводились в различных режимах работы установки.
