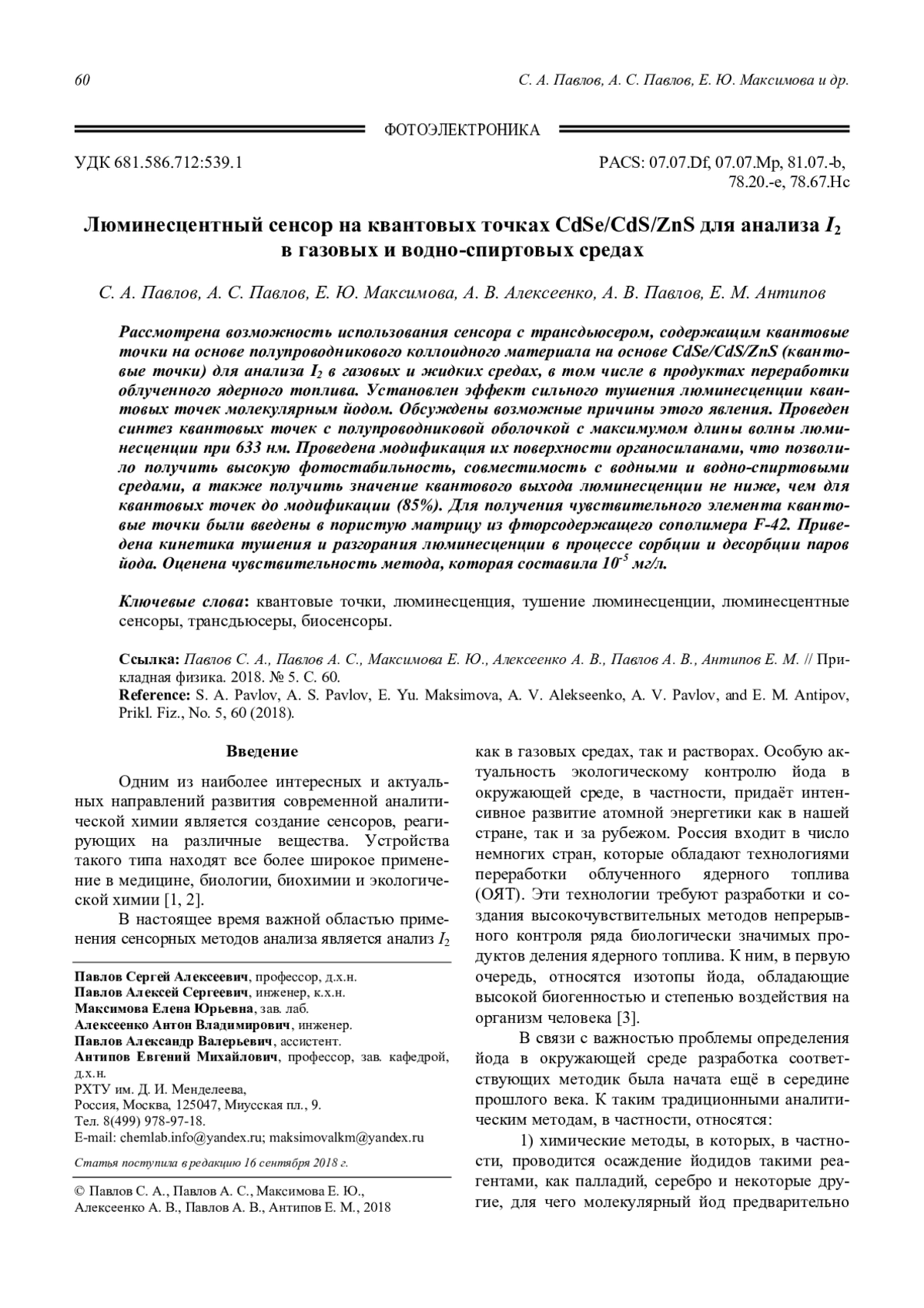

Рассмотрена возможность использования сенсора с трансдьюсером, содержащим квантовые точки на основе полупроводникового коллоидного материала на основе CdSe/CdS/ZnS (квантовые точки) для анализа I2 в газовых и жидких средах, в том числе в продуктах переработки облученного ядерного топлива. Установлен эффект сильного тушения люминесценции квантовых точек молекулярным йодом. Обсуждены возможные причины этого явления. Проведен синтез квантовых точек с полупроводниковой оболочкой с максимумом длины волны люминесценции при 633 нм. Проведена модификация их поверхности органосиланами, что позволило получить высокую фотостабильность, совместимость с водными и водно-спиртовыми средами, а также получить значение квантового выхода люминесценции не ниже, чем для квантовых точек до модификации (85%). Для получения чувствительного элемента квантовые точки были введены в пористую матрицу из фторсодержащего сополимера F-42. Приведена кинетика тушения и разгорания люминесценции в процессе сорбции и десорбции паров йода. Оценена чувствительность метода, которая составила 10-5 мг/л.
The possibility of using a sensor with a transducer containing quantum dots based on a CdSe / CdS / ZnS-based semiconductor colloid material (quantum dots) for analyzing I2 in gas and liquid media, including in irradiated nuclear fuel reprocessing products, is considered. The effect of strong quenching of the luminescence of quantum dots by molecular iodine has been established. Possible causes of this phenomenon are discussed. The synthesis of quantum dots with a semiconductor shell with a maximum of the luminescence wavelength at 633 nm was carried out. A modification of their surface by organosilanes has been made, which has made it possible to obtain high photostability, compatibility with aqueous and aqueous-alcoholic media, and to obtain a quantum yield of luminescence of more than 85%. To obtain the sensing element, the quantum dots were introduced into the porous matrix of the fluorine-containing copolymer F-42. The kinetics of quenching and ignition of luminescence in the process of sorption and de-sorption of iodine vapors is measured. The sensitivity of the method, which was 10-5 mg / l, is estimated.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 36425421
Анализ литературы, а также проведенные в настоящей работе исследования показали, что молекулярный йод является эффективным тушителем люминесценции квантовых точек. Механизм этого эффекта окончательно не ясен, но можно предположить, что он имеет статический характер и не связан с распространенными механизмами передачи энергии электронного возбуждения типа FRET* или аналогичными. Важно отметить, что пик поглощения использованных квантовых точек не перекрывается ни с пиком оптического поглощения молекулярного и с пиком его люминесценции. При этом максимум поглощения йода в растворе лежит вблизи 460 нм и не перекрывается ни с пиком люминесценции, ни с максимумом экситонного поглощения, ни с полосой возбуждающего излучения.

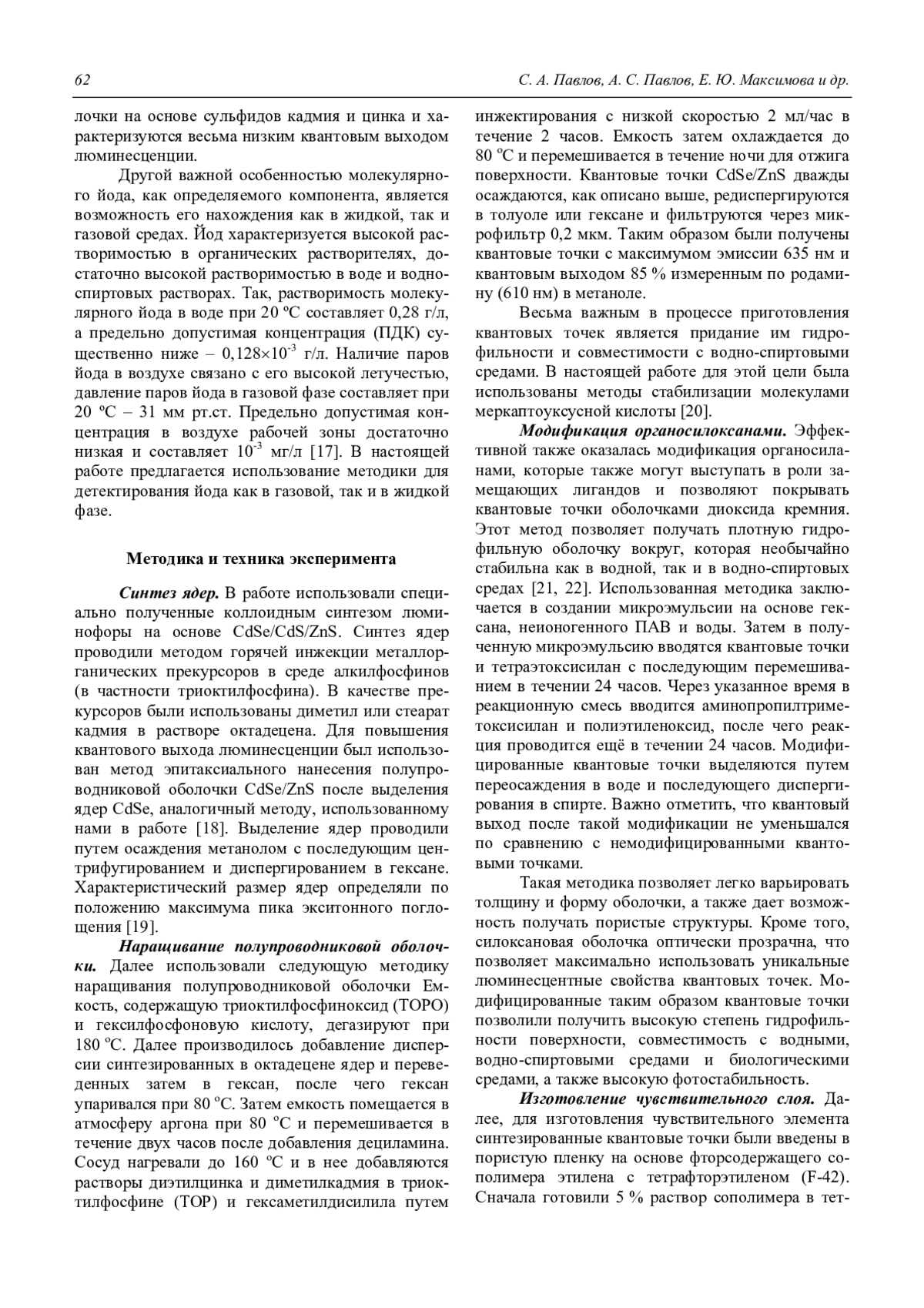

Механизмы тушения наноразмерных кристаллов на основе CdSe молеклярным йодом и йодистым фенилом изучали в упомянутой выше работе [24]. Использование представления ШтернаФольмера для представления экспериментальных данных по тушению позволили сделать вывод о том, тушение молекулярным йодом и йодистым фенилом происходят по различным механизмам. Если тушение йодистым фенилом носит динамический (столкновительный) характер, то тушение использованных нанокристаллов – статический. Наиболее вероятным процессом здесь, повидимому, является адсорбция I2 на поверхности нанокристалов с образованием нелюминесцирующих комплексов. Важно отметить, что с этим обстоятельством связано то, что изменение интенсивности люминесценции квантовых точек не сопровождается изменением положения максимума пика люминесценции. Это наблюдали как в цитированной выше работе, так и в наших исследованиях. При этом десорбция молекул йода с поверхности нанокристаллов закономерно приводит к восстановлению интенсивности люминесценции.

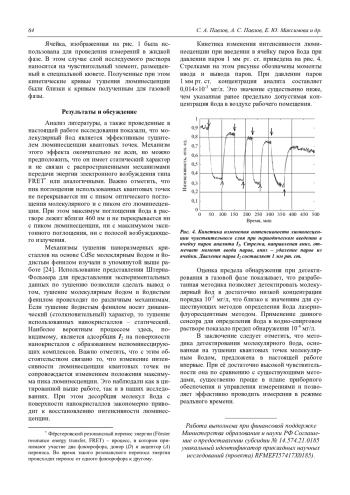

Кинетика изменения интенсивности люминесценции при введении в ячейку паров йода при давлении паров 1 мм рт. ст. приведена на рис. 4. Стрелками на этом рисунке обозначены моменты ввода и вывода паров. При давлении паров 1 мм рт. ст. концентрация аналита составляет 0,01410-3 мг/л. Это значение существенно ниже, чем указанная ранее предельно допустимая концентрация йода в воздухе рабочего помещения.
Оценка предела обнаружения при детектирования в газовой фазе показывает, что разработанная методика позволяет детектировать молекулярный йод в достаточно низкой концентрации порядка 10-5 мг/л, что близко к значениям для существующих методов определения йода лазернофлуоресцентным методом. Применение данного сенсора для определения йода в водно-спиртовом растворе показало предел обнаружения 10-6 мг/л.
В заключение следует отметить, что методика детектирования молекулярного йода, основанная на тушении квантовых точек молекулярным йодом, предложена в настоящей работе впервые. При её достаточно высокой чувствительности она по сравнению с существующими методами, существенно проще в плане приборного обеспечения и управления измерениями и позволяет эффективно проводить измерения в режиме реального времени.
Список литературы

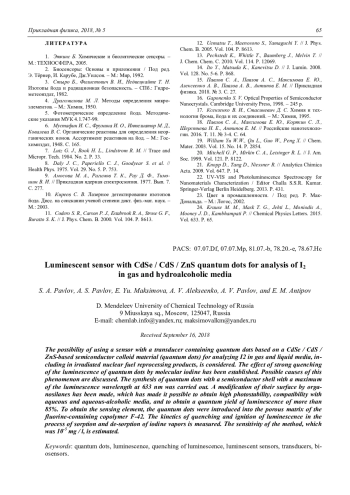

1. Эткинс Б. Химические и биологические сенсоры. – М.: ТЕХНОСФЕРА, 2005.
2. Биосенсоры: Основы и приложения / Под ред. Э. Тёрнер, И. Карубе, Дж.Уилсон. – М.: Мир, 1992.
3. Стыро Б., Филистович В. И., Недвецкайте Т. Н. Изотопы йода и радиационная безопасность. – СПб.: Гидрометеоиздат, 1982.
4. Драгомилова М. Л. Методы определения микроэлементов. – М.: Химия, 1950.
5. Фотометрическое определение йода. Методические указания МУК 4.1.747-99.
6. Мустафин И. С., Фрумина И. О., Интелиатор М. Д., Ковалева В. С. Органические реактивы для определения неорганических ионов. Ассортимент реактивов на йод. – М.: Госхимиздат, 1948. С. 165.
7. Lutz G. J., Rook H. L., Lindstrom R. M. // Trace and Micropr. Tech. 1984. No. 2. P. 33.
8. Daly J. C., Paperiello C. J., Goodyear S. et al. // Health Phys. 1975. Vol. 29. No. 5. P. 753.
9. Амосова M. A., Рагимов Т. К., Pay Д. Ф., Тимошин В. И. // Прикладная ядерная спектроскопия. 1977. Вып. 7. С. 277.
10. Киреев С. В. Лазерное детектирование изотопов йода. Дисс. на соискании ученой степени докт. физ.-мат. наук. – М.: 2003.
11. Codero S. R., Carson P. J., Estabrook R. A., Strose G. F., Buratto S. K. // J. Phys. Chem. B. 2000. Vol. 104. P. 8613.
12. Uematsu T., Maenosono S., Yamaguchi Y. // J. Phys. Chem. B. 2005. Vol. 104. P. 8613.
13. Pechstedt K., Whittle T., Baumberg J., Melvin T. // J. Chem. Chem. C. 2010. Vol. 114. P. 12069.
14. Ito Y., Matsuda K., Kanevitsu D. // J. Lumin. 2008. Vol. 128. No. 5-6. P. 868.
15. Павлов С. А., Павлов А. С., Максимова Е. Ю., Алексеенко А. В., Павлов А. В., Антипов Е. М. // Прикладная физика. 2018. № 3. С. 27.
16. Gaponenko S. V. Optical Properties of Semiconductor Nanocrystals. Cambridge University Press, 1998. – 245 p.
17. Ксензенко В. И., Стасиневич Д. С. Химия и технология брома, йода и их соединений. – М.: Химия, 1995.
18. Павлов С. А., Максимова Е. Ю., Корякин С. Л., Шерстнева Н. Е., Антипов Е. М. // Российские нанотехнологии. 2016. Т. 11. № 3-4. С. 64.
19. William Yu W.W., Qu L., Guo W., Pеng X. // Сhеm. Matеr. 2003. Vol. 15. No. 14. P. 2854.
20. Mitchell G. P., Mirkin C. A., Letsinger R. L. // J. Am. Soc. 1999. Vol. 121. P. 8122.
21. Knopp D., Tang D., Niessner R. // Analytica Chimica Acta. 2009. Vol. 647. P. 14.
22. UV-VIS and Photoluminescence Spectroscopy for Nanomaterials Characterization / Editor Challa S.S.R. Kumar. Springer-Verlag Berlin Heidelberg. 2013. P. 431.
23. Цвет в промышленности. / Под ред. Р. Мак-Дональда. – М.: Логос, 2002.
24. Krause M. M., Mask T. G., Jehti L., Moniodis A., Mooney J. D., Kambhampati P. // Chemical Physics Letters. 2015. Vol. 633. P. 65.
1. B. Ehtkins, Himicheskie I biologicheskie sensory (Tekhnosfera, Moscow, 2005) [in Russian].
2. Biosensory: Osnovy i prilozheniya / Ed. by E. Tyorner, I. Karube i Dzh.Uilson (Mir, Moscow, 1992) [in Russian].
3. B. Styro, V. I. Filistovich, T. N. Nedveckajte, Izotopy joda i radiacionnaya bezopas-nost (Gidrometeoizdat, SPb., 1982) [in Russian].
4. M. L. Dragomilova, Methods for the determination of trace elements (Chemistry, Moscow, 1950) [in Russian].
5. Photometric determination of iodine. Methodical instructions. МУК 4.1.747-99.
6. I. S. Mustafin, I. O. Frumina, M. D. Inteliator, and V. S. Kovaleva, Organic chemicals definitions of inorganic ions. The range of reagents for iodine (Goskhimizdat, Moscow, 1948), p. 165.
7. G. J. Lutz, H. L. Rook, and R. M. Lindstrom, Trace and Micropr. Tech., No. 2, 33 (1984).
8. J. C. Daly, C. J. Paperiello, S. Goodyear et al., Health Phys. 29 (5), 753 (1975).
9. M. A. Amosova, T. K. Ragimov, D. F. Pay, and V. I. Timoshin, Applied nuclear spectroscopy, 7, 277 (1977).
10. S. V. Kireev, Laser detection of iodine isotopes. Diss. for the degree of doctor. Fiz.-Mat. sciences, 2003.
11. S. R. Codero, P. J. Carson, R. A. Estabrook, G. F. Strose, and S. K. Buratto, J. Phys. Chem. B. 104, 8613 (2000).
12. T. Uematsu, S. Maenosono, Y. Yamaguchi, J. Phys. Chem. B. 104, 8613 (2005).
13. K. Pechstedt, T. Whittle, J. Baumberg, and T. Melvin, J. Chem. Chem. C. 114, 12069 (2010).
14. Y. Ito, K. Matsuda, D. Kanevitsu, J. Lumin. 128 (5–6), 868 (2008).
15. S. A. Pavlov, A. S. Pavlov, E. Yu. Maksimova, A. V. Alekseenko, A. V. Pavlov, and E. M. Antipov, Prikl. Fiz., No. 3, 27 (2018).
16. S. V. Gaponenko, Optical Properties of Semiconductor Nanocrystals. Cambridge University Press, 1998. – 245 p.
17. V. I. Ksenzenko and D. S. Stasinevich, Chemistry and technology of bromine, iodine and their compounds (Chemistry, Moscow, 1995).
18. S. A. Pavlov, E. Yu. Maksimova, S. L. Koryakin, N. E. Sherstneva, and E. M. Antipov, Russian nanotechnologies 11 (3–4), 64 (2016).
19. Yu. W. W. William, L. Qu, W. Guo, and X. Pеng, Сhеm. Matеr. 15 (14), 2854 (2003).
20. G. P. Mitchell, C. A. Mirkin, and R. L. Letsinger, J. Am. Soc. 121, 8122 (1999).
21. D. Knopp, D. Tang, and R. Niessner, Analytica Chimica Acta. 647, 14 (2009).
22. UV-VIS and Photoluminescence Spectroscopy for Nanomaterials Characterization / Editor Challa S.S.R. Kumar. Springer-Verlag Berlin Heidelberg. 2013. P. 431.
23. Color in industry, Ed. by R. Mac-Donald (Logos, Moscow, 2002).
24. M. M. Krause, T. G. Mask, L. Jehti, A. Moniodis, J. D. Mooney, and P. Kambhampati, Chemical Physics Letters. 633, 65 (2015).
